在芯片制造与使用的领域中，静电是一个不容小觑的威胁。芯片对于静电极为敏感，而HBM（人体模型）测试和CDM（充放电模型）测试是评估芯片静电敏感度的重要手段。
那么，HBM和CDM，这两种测试所代表的风险，哪个更大呢？

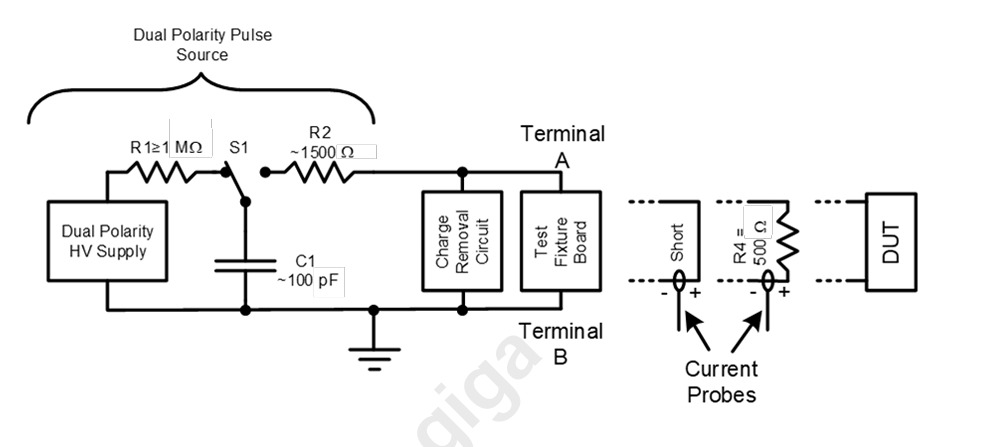

HBM测试主要是模拟人体在接触芯片时所产生的静电放电情况。在日常生活中，我们的身体在活动过程中会积累静电，当这些静电通过手指等接触芯片引脚时，就可能对芯片造成损害。在HBM测试中，通过特定的电路模拟出人体静电的放电波形和能量（如下图一）。其测试电压范围较广，一般从几百伏到上万伏不等。
这种测试方式所代表的风险主要在于：如果芯片在较低的HBM电压下就出现失效，那么在日常使用中，只要有类似人体静电放电的情况发生，芯片就可能损坏。比如一些消费电子类芯片，经常会有用户触摸操作，如果HBM抗静电能力差，产品在使用过程中就容易出现故障。
图一（引用自《ANSI/ESDA/JEDECJS-001-2024》标准）
CDM测试则聚焦于芯片自身带电所产生的静电放电情况。在芯片的生产、运输和组装过程中，芯片可能会因为摩擦等原因而带上静电。当芯片与接地的物体接触时，这些静电就会瞬间释放。
CDM测试的特点是放电时间非常短，通常在皮秒级别，但其放电电流却很大。这意味着芯片在这种情况下所承受的能量冲击是非常强烈的。例如在芯片制造的自动化生产线中，芯片在高速传输过程中如果CDM抗静电能力不足，就可能在与设备接触瞬间被静电损坏，导致生产良率下降。
从芯片的使用场景来看，对于那些经常会被人体接触的芯片，如手机芯片、电脑鼠标等设备中的芯片，HBM测试所代表的风险就显得尤为关键。
但对于芯片的生产环节，特别是自动化程度高、芯片频繁在设备之间传输的情况，CDM测试的风险则更为突出。
如今随着芯片功能迭代的增加，采用了先进制程、更小晶体管尺寸的芯片，更大规模的封装，充放电量更大，更容易被瞬间的大电流破坏；而HBM的ESD能量不变，比较稳定，在迭代过程中风险相对小，所以从某种程度上来说,CDM的风险相对而言大一些。（如下图二）
图二（引用自《JEP157》标准）
