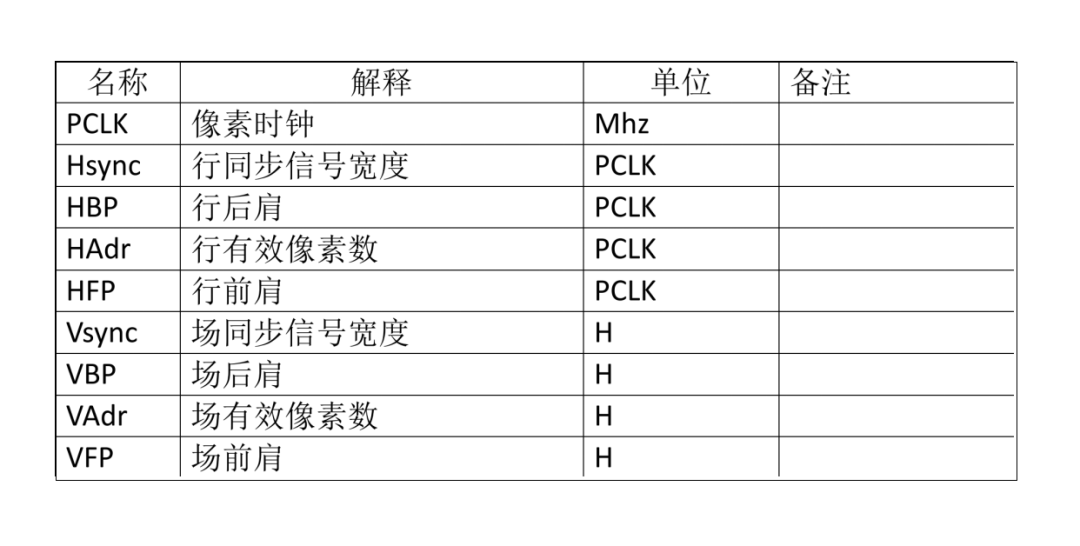

在液晶屏及相关液晶模块的硬件设计中，时序参数的精准配置是决定显示效果与系统稳定的基石。其中，PORCH（消隐区）设置尤为关键，它定义了像素时钟（PCLK）、行/场同步信号（Hsync/Vsync）、前后肩（HBP/HFP, VBP/VFP）及有效像素区（HAdr/VAdr）的精确边界。作为专业的液晶显示器制造商，希恩凯电子（CNK）深知，初始选型时就必须明确这些参数要求，确保驱动IC与玻璃基板的时序兼容性，避免后期设计返工。
PORCH参数绝非孤立数字，它们直接决定了核心显示性能。PCLK频率由公式PCLK = (Hsync+HBP+HAdr+HFP) * (Vsync+VBP+VAdr+VFP) * Frame rate计算得出，是系统带宽需求的直接体现。刷新率（通常60Hz起，高刷可达144Hz）则受限于玻璃和IC的充放电能力——刷新率过低将导致屏闪，影响视觉体验。因此，硬件设计必须预留足够的时序裕量（尤其是HFP/VFP），确保在高分辨率、高刷新率的定制液晶屏应用中，信号传输依然稳定可靠。
接口类型直接影响刷新率的验证与调试策略。对于RGB接口，工程师可直接测量Vsync信号周期来推算实际刷新率。而针对主流的MIPI接口液晶模块，则需发送特定指令（如 PAGE 0 R35H=0X00）后，通过TE引脚进行测量。硬件设计需预留关键测试点（如Vsync, TE），并确保信号走线质量，避免干扰导致测量误差或显示异常（如撕裂、闪烁）。
成功的液晶屏集成，离不开与资深液晶显示器制造商的深度协同。尤其在定制液晶屏项目或复杂液晶模块应用中，希恩凯电子（CNK）建议：提前共享目标PORCH参数及驱动方案，获取厂商的玻璃时序特性文件与配置建议。这能有效规避信号冲突、功耗异常或EMC问题。CNK的技术团队可提供从PORCH优化、接口匹配到信号完整性分析的全链路支持，确保您的硬件设计一次成功，释放显示模组的卓越性能与可靠性。
CNK Electronics — 精研时序，以专业显示技术赋能您的视觉创新。
