一、项目背景与痛点分析
某新能源科技企业生产现场部署了一台基恩士PLC，需要与4个采用CAN总线协议的远程IO卡进行数据交互，以实现对生产线关键参数的实时监控和控制。在项目初期，现场面临着三个核心痛点：
首先是协议兼容性障碍。基恩士PLC采用EtherNet/IP协议进行数据传输，而现场IO卡均基于CAN总线协议设计，两种协议在数据帧结构、传输机制和地址映射方式上存在本质差异，导致直接通讯无法实现。这种"语言不通"的问题在工业设备互联中极为常见，尤其当系统包含不同品牌或不同年代的设备时更为突出。
其次是系统扩展性受限。原有通讯架构采用点对点布线方式，若要新增设备需重新部署复杂的布线和配置，不仅增加了施工成本，还导致系统维护难度指数级上升。现场维护人员反映，传统方式下新增一个IO点平均需要2-3小时的配置调试时间。
最后是数据采集实时性不足。由于缺乏专业的协议转换设备，初期尝试通过软件中转的方式实现数据交换，导致数据传输延迟高达数百毫秒，无法满足生产线对实时控制的要求，经常出现控制指令响应滞后的情况。
这些问题在工业物联网快速发展的背景下日益凸显，传统的通讯方案已难以满足现代智能制造对柔性化、智能化的需求。
二、解决方案与技术架构
针对上述痛点，项目团队经过技术评估，选择采用远创智控YC-EIP-CAN协议网关作为核心解决方案。该网关作为工业级协议转换设备，能够完美实现EtherNet/IP与CAN总线协议的双向转换，为基恩士PLC与CAN IO卡搭建可靠的数据传输桥梁。
协议网关功能简介
远创智控YC-EIP-CAN网关是一款专为工业异构网络互联设计的智能网关数据采集器，具备三大核心功能：
协议转换核心功能：网关作为EtherNet/IP从站可直接与基恩士PLC建立连接，同时通过CAN2.0A/B接口与IO卡通讯，支持5K~1M可调波特率，最大输入输出字节数均可达490Bytes，满足大多数工业场景的数据传输需求。其内部采用双缓冲区设计，通过数据镜像机制实现EIP与CAN协议数据的高效交换，转换延迟控制在毫秒级以内。
工业级可靠性设计：设备支持10/100M自适应以太网接口，具备IP地址冲突探测功能，CAN接口自带终端电阻，可通过硬件配置灵活启用。电源采用24V工业级供电设计，支持宽电压输入，能够在-40℃~85℃的工业环境中稳定运行，满足恶劣工况下的使用需求。
边缘计算能力：作为一款具备边缘计算能力的智能网关，该设备支持本地数据预处理、报文过滤和规则计算，能够在数据源附近完成关键数据的实时分析和处理，减轻上位系统的计算负担。这种"就近计算"的模式显著提升了系统响应速度，为实时控制提供了技术保障。

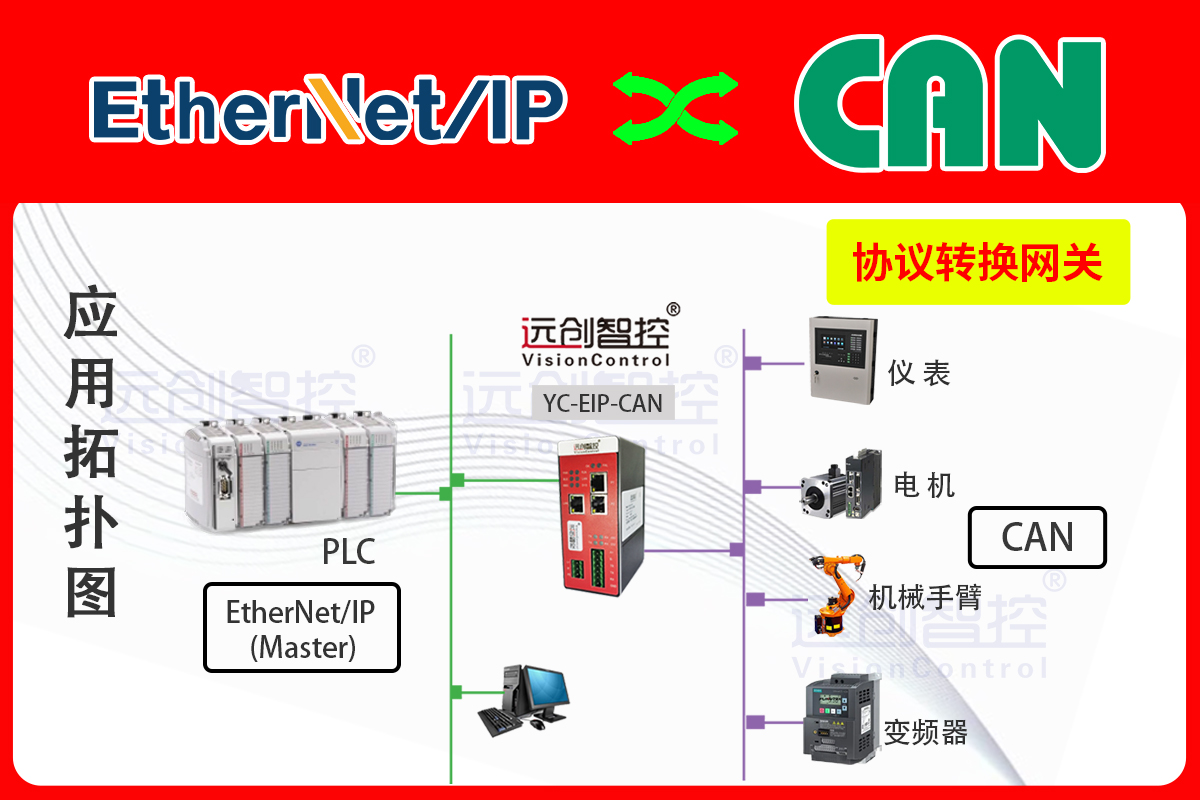

系统拓扑结构设计
·控制层：基恩士PLC作为控制核心，通过EtherNet/IP协议与协议网关建立主从通讯关系，负责发送控制指令和接收状态数据。
·转换层：远创智控YC-EIP-CAN网关作为协议转换枢纽，一侧通过EIP协议连接PLC，另一侧通过CAN总线连接4个IO卡，实现两种协议的无缝转换。
·设备层：4个CAN协议IO卡分布在生产线上不同位置，负责采集温度、压力、流量等现场信号，并执行来自PLC的控制指令。
特别值得注意的是，该架构预留了与网络的扩展接口，通过增加网关模块可实现与其他设备的互联，为未来系统升级提供了灵活性。这种模块化设计使得整个系统既满足当前需求，又具备未来扩展能力。
三、实施过程与关键配置
前期准备与设备选型
在实施初期，技术团队首先对现场设备进行了全面排查，确认基恩士PLC的具体型号和固件版本，核实4个CAN IO卡的通讯参数（包括波特率、报文ID和数据长度）。根据这些参数，选择远创智控YC-EIP-CAN网关作为核心转换设备，该网关已通过ODVA标准认证，能够完美兼容基恩士等主流品牌的EIP主站设备。
硬件安装与布线
硬件安装阶段主要完成三项工作：一是将网关固定在工业控制柜内，确保通风良好；二是进行电气连接，包括24V电源接入、PLC与网关的以太网连接（采用超五类工业以太网电缆），以及网关与CAN IO卡的总线连接（采用屏蔽双绞线，终端电阻根据总线长度配置）；三是做好接地处理，减少工业环境中的电磁干扰。
网关参数配置
网关配置是整个实施过程的核心环节，采用远创智控专用配置软件完成以下关键设置：
1.EIP参数配置：导入网关对应的EDS文件到基恩士编程软件，设置网关作为EIP从站的设备名称和IP地址，确保与PLC在同一网段。
2.CAN参数配置：根据IO卡要求设置CAN总线波特率为500Kbps，配置4条接收报文和4条发送报文，分别对应4个IO卡的地址空间。
3.数据映射设置：定义EIP与CAN数据的映射关系，将PLC的输出数据区（100号地址）映射到CAN发送缓冲区，将CAN接收缓冲区数据映射到PLC输入数据区（101号地址），总映射字节数为16字节。
配置完成后，通过软件工具进行离线模拟测试，验证数据映射的正确性。
系统联调与优化
在现场联调阶段，首先测试网络连通性，确保PLC与网关之间的EIP通讯正常，网关与IO卡之间的CAN总线通讯稳定。通过基恩士软件的监视表功能实时观察数据传输情况，使用CAN测试工具捕获总线上的报文帧，验证数据转换的准确性。
针对初期发现的个别数据帧丢失问题，技术团队通过优化CAN总线终端电阻配置和调整EIP报文刷新周期，将通讯成功率提升至99.99%以上。网关的黄色OK指示灯常亮，表明系统通讯状态稳定。
四、应用效果与前后对比
系统上线运行后，各项性能指标均达到或超过预期要求，显著提升了制造业生产现场的自动化水平和运维效率。
从通讯性能来看，采用远创智控网关后，数据传输延迟从原来的数百毫秒降至平均15毫秒以内，控制指令的响应速度大幅提升。网关支持的最大490字节输入输出能力，完全满足现场4个IO卡共32个采集点的数据传输需求。通过连续72小时的稳定性测试，系统未出现任何通讯中断或数据丢失现象，通讯成功率达到99.99%。
在维护效率方面，效果同样显著。网关的即插即用设计和可视化配置工具，使新增IO设备的配置时间从原来的2-3小时缩短至30分钟以内。设备自带的IP地址探测功能有效避免了网络配置错误，减少了80%的网络故障排查时间。
从系统扩展性角度，新架构展现出明显优势。由于采用了总线型拓扑结构，新增设备只需接入CAN总线并在网关中简单配置即可，无需修改PLC程序或重新布线。这为后续生产线升级改造提供了极大便利，预计可节省约60%的扩展成本。
边缘计算功能的引入也为系统带来了额外价值。网关能够在本地对采集数据进行预处理，仅将异常数据和关键指标上传至PLC，减少了无效数据传输量，降低了主控制器的负担。这种分布式计算架构提高了系统的整体可靠性，即使在网络临时中断的情况下，网关仍能执行预设的本地控制策略。
五、行业应用前景与技术趋势
智能制造业 无疑是这类技术的核心应用领域。随着工业4.0理念的深入推进，生产线上不同品牌、不同协议的设备需要实现无缝互联，构建完整的数字孪生系统。据行业数据显示，工业富联、美的集团等头部制造企业的市值规模已达数千亿，其智能化改造过程中产生的协议转换需求持续增长。远创智控这类协议网关能够为智能工厂的设备层互联提供关键支撑，是构建智能制造体系的基础组件。
新能源行业 特别是风电和光伏领域，对工业通讯解决方案有着特殊需求。风电场和光伏电站的设备通常分布在广阔区域，环境条件恶劣，需要可靠的远程数据采集和控制方案。智能网关数据采集器能够将分散的传感器和执行器数据集中处理，通过边缘计算功能实现本地快速响应，同时支持与云端管理平台的对接，完美契合新能源行业的数字化需求。
轨道交通行业 对通讯可靠性和实时性要求极高，列车控制系统、轨道监测设备等采用多种专用协议，需要通过高性能的协议转换设备实现互联互通。边缘计算网关在列车车载系统中的应用，能够实现本地快速决策和云端协同管理的有机结合，提升轨道交通系统的运行安全性和效率。
六、总结与展望
本项目通过部署远创智控YC-EIP-CAN协议网关，成功解决了基恩士PLC与CAN协议IO卡之间的通讯难题，为工业异构网络互联提供了可复制的实践经验。方案实施后，系统通讯延迟大幅降低，维护效率显著提升，扩展性明显增强，充分验证了专业协议转换设备在工业自动化领域的核心价值。
企业需要打破传统设备的通讯壁垒，构建统一的数据平台。选择合适的协议转换方案和智能网关产品，将成为提升生产效率、降低运营成本、实现智能化升级的重要举措。远创智控YC-EIP-CAN协议网关在本项目中的成功应用，为这一转型过程提供了典型范例，展现了工业互联技术在实际生产中的巨大价值。
《具体内容配置过程及其他相关咨询请与武工留言交流》
