在系统应用场景中，受限于体积、成本及上电时序等要求，有时仅能采用单一正电源供电。然而，运算放大器、通信接口及传感器驱动等模块的正常运行，往往需要额外配置负电压供电。本文在深入剖析负电压产生机理的基础上，详细阐述了4种负电压电源的产生原理，并探讨其应用场景。
电荷泵
原理是通过开关控制（通常采用MOSFET管）电容的周期性充放电实现电压反转或倍增，工作流程是开关周期内对电容充电至一定输入电压（如+5V），切换电容极性，向输出电容放电将输出端电压反向（如-5V）。
优点是无需电感、电路简单、成本较低（通常只需要外接几个电容）、集成度高（专用IC）及电磁干扰（EMI)较小。缺点是输出电流较小（通常小于等于50mA)、效率较低（约70%左右）及输出纹波较大。
适用于小电流供电，因电荷泵自身带载能力有限，适合为运算放大器等低功耗设备提供稳定负电源及MCU控制通信用途。

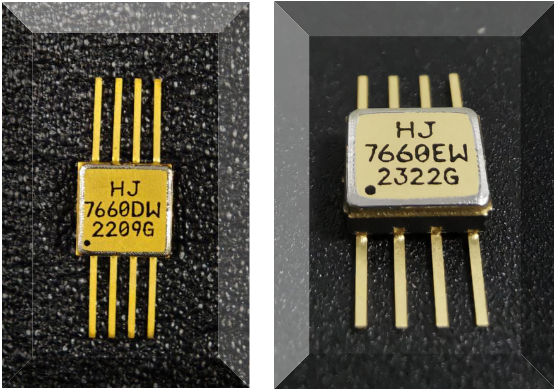

代表器件型号：HJ7660电荷泵反转器
电感式DC-DC转换器
原理是利用电感的储能特性，通过开关（MOSFET管）控制能量传递。工作类型为升降压Buck-Boost型：输入正电压，输出可正可负。工作过程分为开关导通阶段（Ton):开关管闭合，二极管反向截止。电流流过电感L,电感储能，之后输出电容C向负载放电维持负压。开关关断阶段（Toff）：开关管断开，电感电流不能变化，产生反向电动势，二极管正偏导通，电感电流通过二极管给输出电容C充电（电流方向从地流向C负极），在电容C上维持负电压。
优点是效率高（约85%左右），输出电流能力大。缺点是需要电感和复杂控制电路（涉及环路补偿）、成本较高、可能产生噪声（EMI干扰）以及输出纹波也较大。
适用于大功率设备（如工业控制系统、通信基站）。

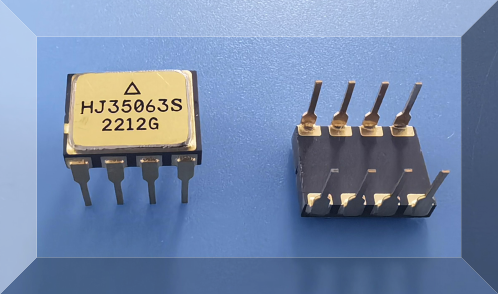

代表器件型号：HJ35063 DC/DC变换控制器
变压器式电源类

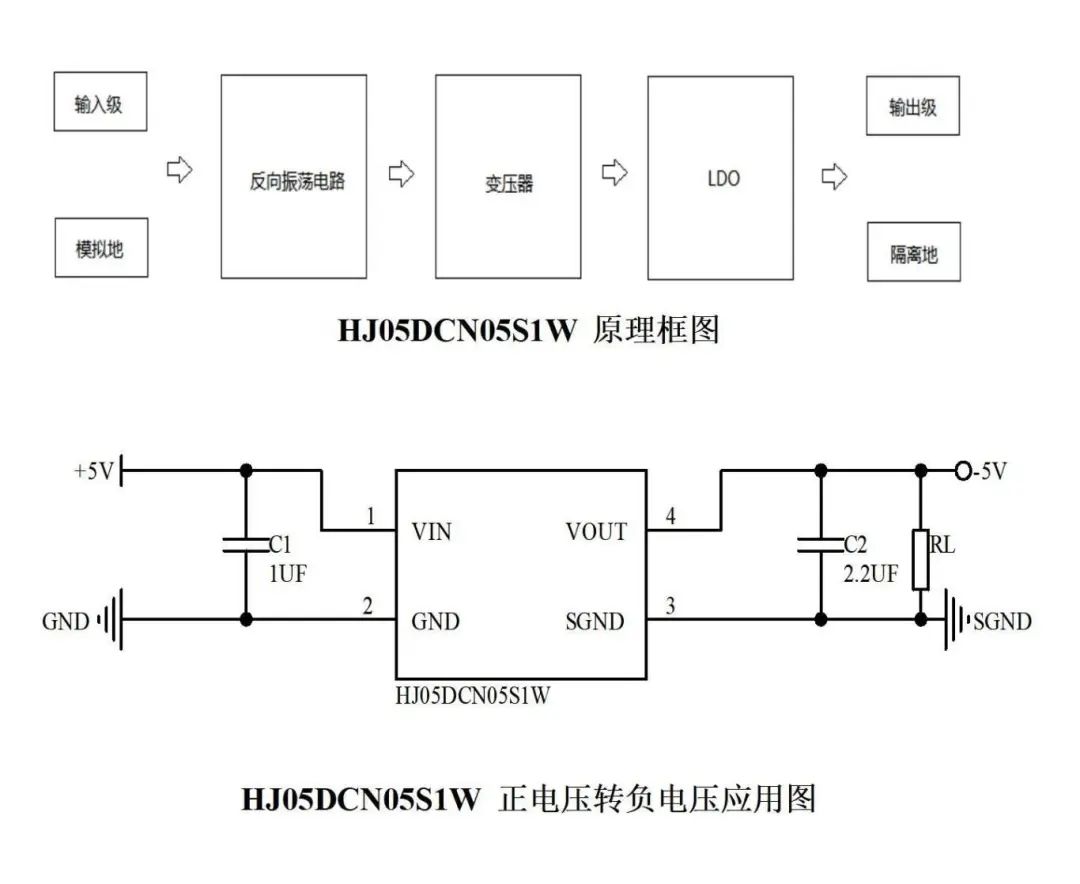

原理是通过开关管（如MOSFET管)交替导通和断开，通过变压器实现能量转换，典型结构是推挽（Push-Pull）拓扑结构，通过变压器耦合实现次级绕组反向连接可输出负压。
优点是高效率以及隔离设计可隔离性强。缺点是控制部分电路需复杂设计（如PWM控制器）。适应于隔离型负压输出。

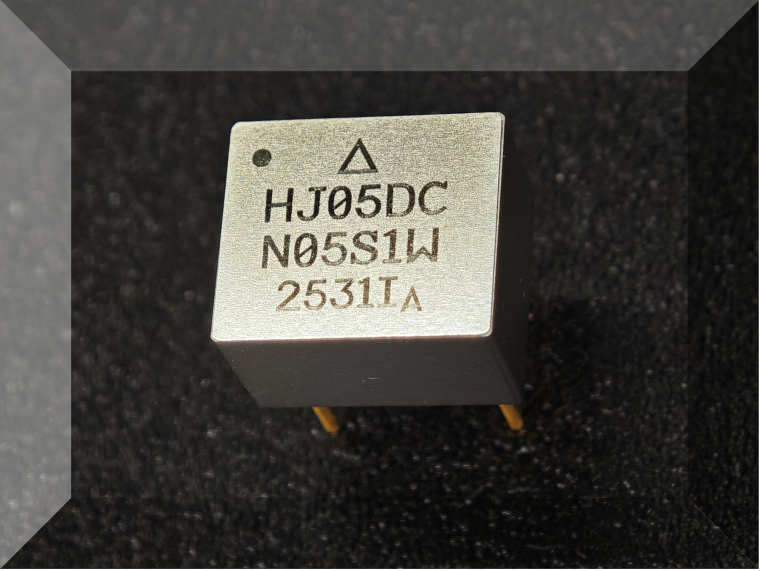

代表器件型号：HJ05DCN05S1W隔离型DC DC电源模块
倍压整流电路

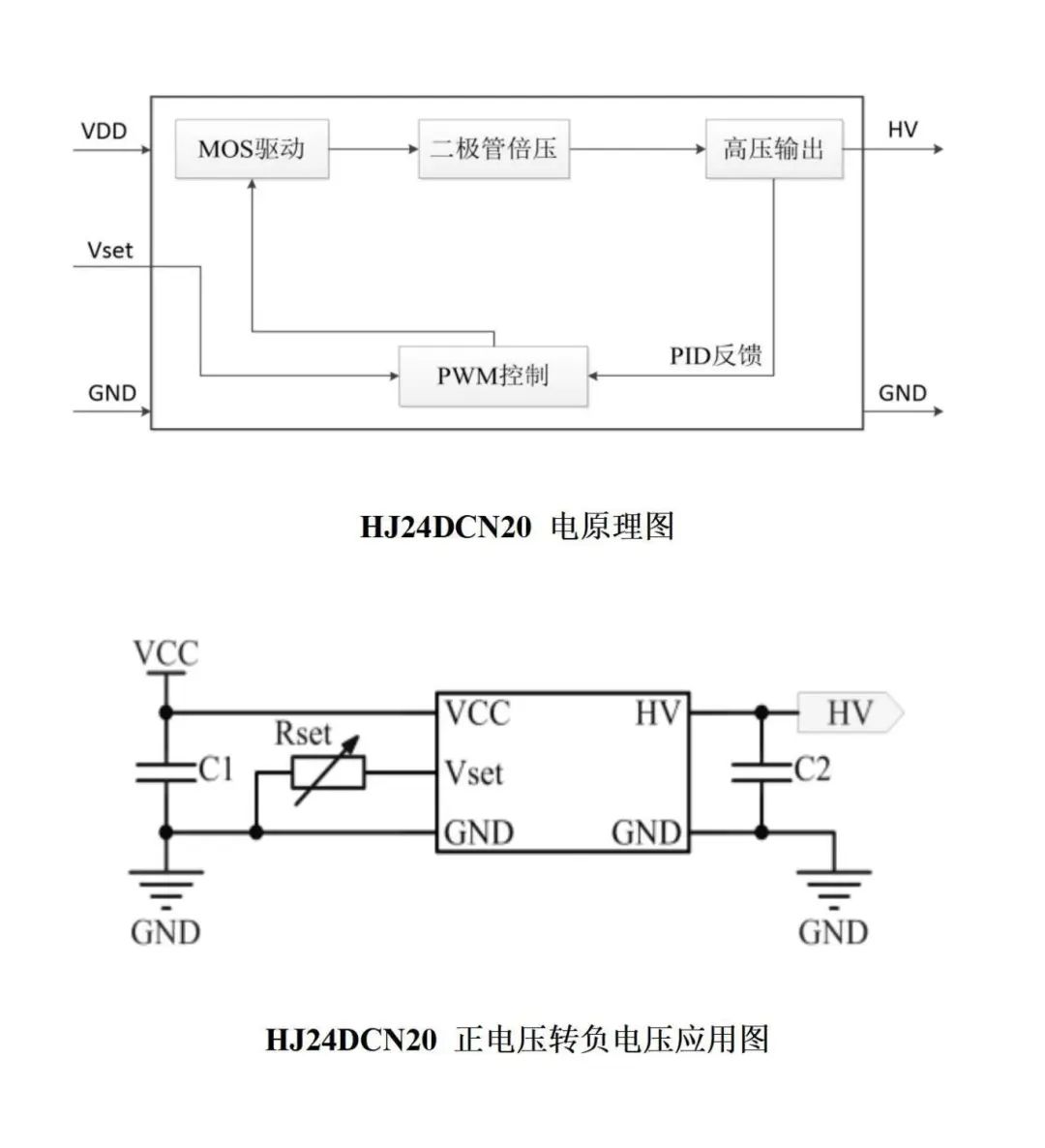

原理是利用二极管和电容组成的倍压电路及整流滤波电路，其内部通过输出端反馈，采用PID调节输出负电压（相对于设定参考点）。并且内置RSET端可通过外接电阻控制输出高压-2000V至-800V。
优点是该模块有输入范围宽、功耗低、响应速度快、输出稳定度高和输出电压可调等特点，可广泛应用于航空、兵器、石油等领域。缺点是带负载能力较弱以及效率低。适应于小电流电路。

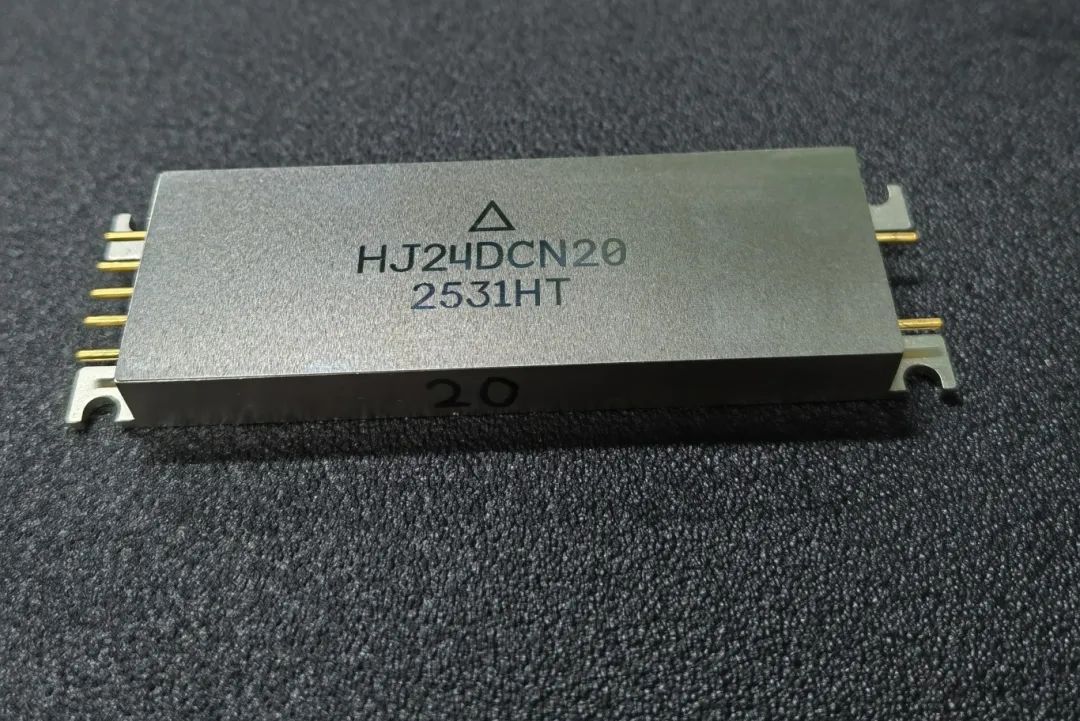

代表器件型号：HJ24DCN20 DC DC电源模块
使用注意事项
1.电解电容必须正确连接极性（负极参考更低的电位），否则可能引起爆炸或损坏。
2.若同时存在正负电压，需要确保所有电路的参考地（GND）统一，避免地线环路或意外短路。
3.元器件（如开关管、二极管、电容）的额定电压需覆盖输入电压+输出电压绝对值。例如，输入12V生成-5V时，开关管需承受至少17V的应力。
4.分立二极管（如电荷泵中的快恢复二极管）方向需与电路路径匹配，避免反向击穿。
5.电容布局,采用低ESR陶瓷电容，并尽量靠近器件的VIN、VOUT引脚及接地引脚，以降低寄生效应。
6.电源接地设计至关重要，需承载电源、热噪声以及时钟频率相关的毛刺/反弹噪声。接地路径要确保接地走线阻抗最低，电源分布均匀。 散热优化应预留充足的接地区域以改善散热，避免局部过热对器件产生负影响。

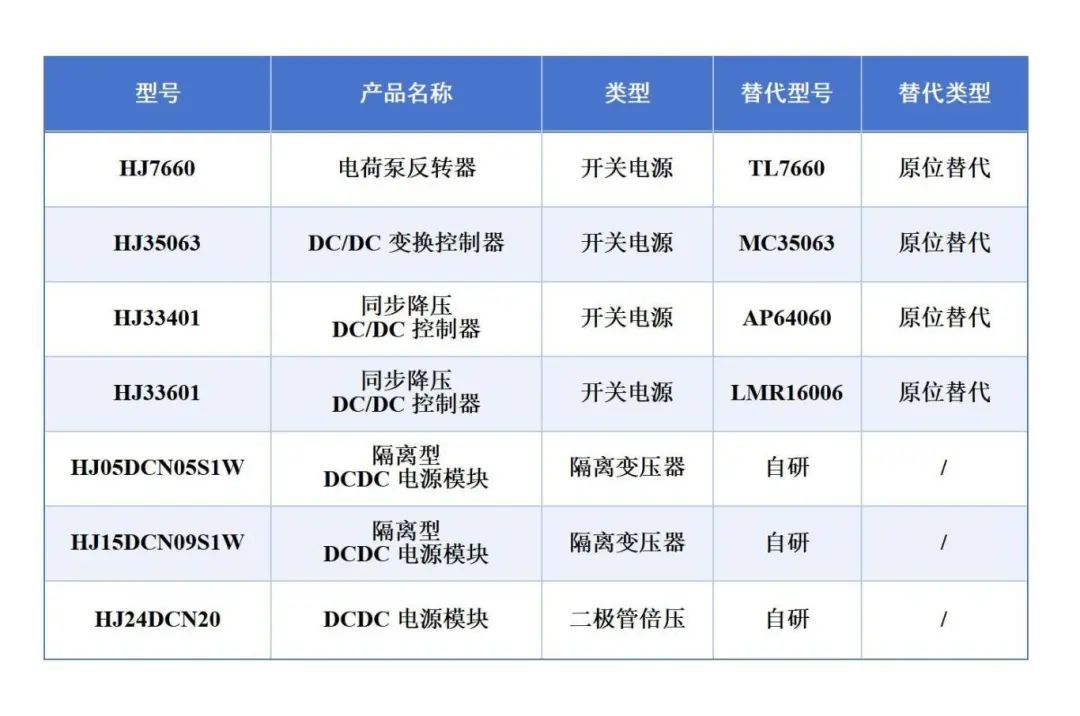

相关产品
