计量控制型断路器
ASCB1系列智能微型断路器(一体式)(以下简称智能微型断路器)应用于户内建筑物及类似场所的工 业、商业、民用建筑及基础设施等领域低压终端配电网络。智能微型断路器对用电线路的关键电气参数,如 电压、电流、功率、温度、漏电、能耗等进行实时监测,具有远程操控、异常预警、事故跳闸告警、电能计 量统计、故障定位等功能。
本系列产品可选单极、2极、3极、4极。

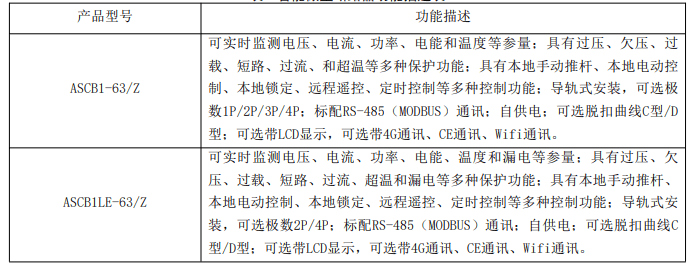

产品型号
外形展示

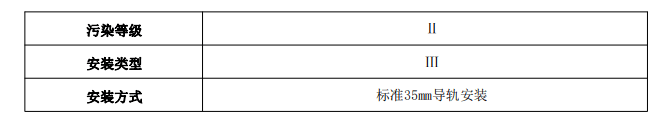

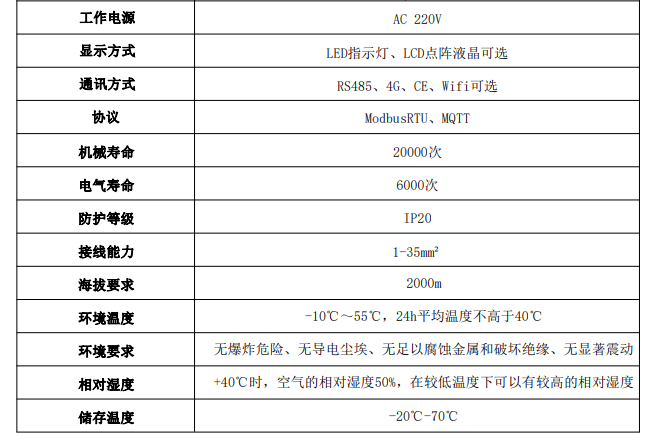

技术参数
外形尺寸

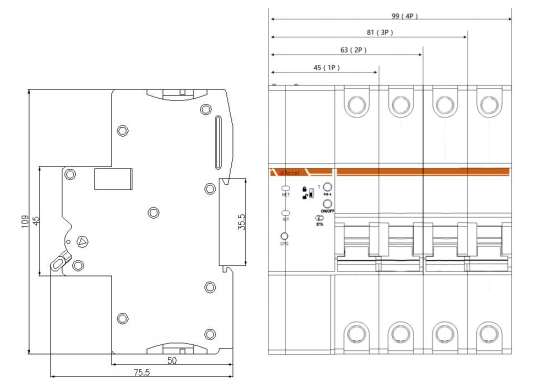

智能微型断路器外形尺寸图(Z型)

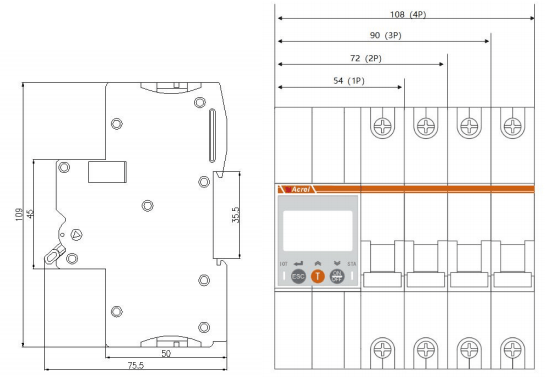

智能微型断路器外形尺寸图(ZL型)

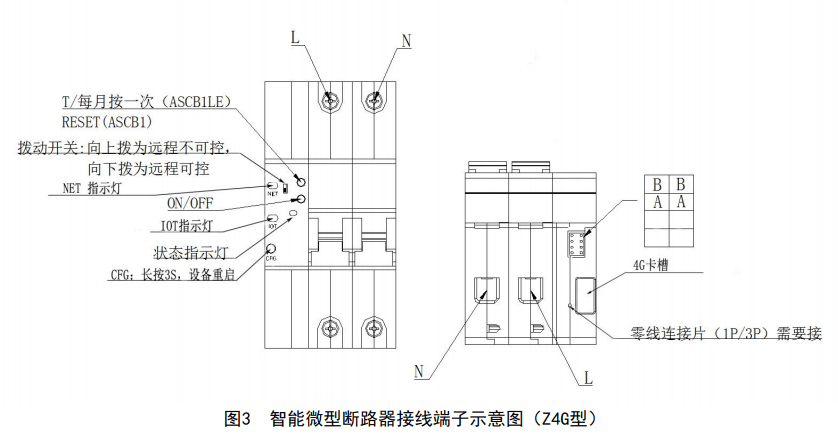

示意图
安装方式
1)该设备适用于标准35mm导轨式安装,安装时只需将设备卡进轨道并用卡扣固定住即可。
2)依照实际配电管理和线路铺设设计要求,选择和使用符合需要的物联网模块以及电箱 箱体的规格,按图示模块顺序组合安装,每个模块间使用厂家特制的 8PIN 数据线连接。
3)断路器应垂直安装,手柄处于“ /OFF”时触头为断开状态,当手柄向上运动时,触头向闭合方向 运动;
