第三代半导体材料SiC（碳化硅）凭借其高击穿电压、低导通电阻、耐高温等特性，在新能源汽车、工业电源、轨道交通等领域展现出显著优势。然而，SiC器件的高频开关特性也带来了动态测试的挑战：开关速度可达纳秒级，电压电流变化率（dv/dt、di/dt）极高，传统测量方法难以捕捉瞬态细节。是德示波器凭借其高带宽、高精度及专业的分析功能，成为精准测量SiC动态特性的关键工具。本文将深入探讨其应用方法及技术要点。
一、SiC动态特性测量的核心挑战
SiC器件的动态特性主要体现在开关过程中的电压电流波形变化，包括开通延迟、关断延迟、反向恢复时间、开关损耗等参数。这些参数直接影响系统的效率与可靠性。测量时需克服以下难点：
1. 高频信号捕捉：SiC开关频率可达MHz级别，要求示波器具备足够的带宽（通常≥1GHz）以避免信号失真。
2. 高压大电流瞬态：SiC器件耐受电压可达数千伏，电流变化率极高，需确保探头及示波器的安全性和动态范围。
3. 寄生参数干扰：PCB布局、探头连接产生的寄生电感会加剧波形振铃，影响测量精度。

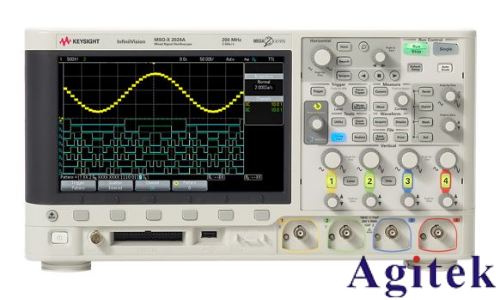

二、是德示波器的关键技术支撑
是德示波器通过以下技术突破，满足SiC动态测试需求：
1. 超高带宽与采样率：如Infiniium UXR系列示波器提供高达80GHz带宽和640GSa/s采样率，可还原纳秒级信号细节。
2. 低噪声底与高精度ADC：采用16bit垂直分辨率，降低量化误差，确保测量结果的准确性。
3. 专业触发与分析功能：
边沿触发/窗口触发：精准定位开关瞬态，避免漏捕关键波形。
功率分析软件：一键计算开关损耗、导通电阻等参数，简化数据处理。
频谱分析/眼图分析：深入评估信号完整性及系统EMI性能。
三、精准测量步骤与技巧
1. 硬件连接与参数配置
探头选择：使用差分探头（如N2790A）隔离共模噪声，高压探头需确保安全工作范围。
垂直/水平设置：根据被测信号幅值调整垂直灵敏度（如1V/p），水平时基设置需覆盖完整开关周期（如20ns/p）。
触发设置：选择边沿触发模式，设置合适的触发电平（如Vds的50%阈值）以确保稳定捕获波形。
2. 动态特性参数提取
开关损耗测量：通过示波器功率分析功能，自动计算开通/关断损耗。需确保电压电流探头同步触发，避免相位误差。
反向恢复时间（Trr）测量：观察二极管关断时的电流波形，利用光标或自动测量功能获取Trr值。
dv/dt与di/dt分析：通过示波器的导数功能实时显示电压电流变化率，评估器件应力。
3. 寄生参数优化
缩短连接线长度：使用有源探头直接焊接在器件引脚上，减少寄生电感。
PCB布局优化：参考“星型接地”设计，缩短信号回路，降低振铃。
四、实际案例分析：SiC MOSFET开关特性测量
以半桥电路为例，使用是德示波器测量SiC MOSFET的开关波形：
1. 连接探头：将差分探头分别连接栅极-源极（Vgs）、漏极-源极（Vds），电流探头串联在漏极回路。
2. 触发设置：选择Vgs上升沿触发，设置触发电平为5V。
3. 波形分析：
观察Vgs波形确认驱动信号是否正常；
对比Vds与Id波形，计算开通损耗（∫(Vds×Id)dt）；
通过频谱分析功能评估EMI风险。
结果示例：示波器捕获的波形显示，器件开通时间仅为12ns，Vds过冲为20%，通过优化栅极电阻可将过冲降至10%，验证了测量结果的指导意义。
五、最佳实践与注意事项
1. 定期校准示波器：使用是德校准套件（如N4693B）确保测量精度。
2. 环境控制：避免高温/电磁干扰环境，使用屏蔽箱或接地良好的工作台。
3. 动态范围优化：使用示波器的“动态余量”功能，防止大信号压缩小信号细节。
4. 数据存储与分析：利用示波器的波形分段存储功能，捕获长时间序列中的异常瞬态。
是德示波器通过其卓越的硬件性能与专业分析工具，为SiC器件的动态特性测量提供了全面解决方案。从硬件配置到数据分析，工程师可精准获取开关损耗、反向恢复时间等关键参数，进而优化电路设计、提升系统可靠性。随着SiC技术的持续演进，是德示波器在高频、高压测量领域的技术创新，将进一步推动第三代半导体应用的落地与突破。
