RTD2785T瑞昱点屏芯片带画面旋转

一、产品概述

RTD2785T是瑞昱半导体（Realtek）推出的新一代高性能显示驱动芯片，专为高端显示器、嵌入式系统、工业控制及专业影像设备设计。该芯片集成多接口输入（HDMI、DP、DVI、VGA）与多种输出接口（eDP、LVDS），支持最高2560×1600@60Hz分辨率，具备低功耗、高可靠性及灵活扩展性，可全面覆盖消费电子到工业级严苛场景的应用需求。

二、核心功能与技术亮点

1. 多接口输入与协议支持

• 全接口兼容：支持HDMI 1.4（10.2Gbps）、DisplayPort 1.2（21.6Gbps）、DVI及VGA输入，兼容HDCP 1.4内容保护协议，确保高清内容安全传输。
• 智能切换：内置自动输入检测与热插拔检测（HPD）功能，实现多设备快速切换，适用于会议一体机、监控系统等场景。

2. 超清显示与画质优化

• 专业级色彩与分辨率：
  • 最大支持2560×1600@60Hz分辨率，覆盖95% DCI-P3色域，支持RGB 8/10/12bit色深输出，满足影视制作、医疗影像等高精度需求。
  • 支持180°画面翻转（点对点显示），适配竖屏、医疗设备等特殊场景。
• 动态画质增强技术：
  • FRC（帧速率控制）：通过8bit→10bit色深模拟技术，提升色彩过渡平滑度。
  • OD（过驱动）技术：优化像素响应时间，减少拖影，提升游戏、视频流畅性。

3. 音视频一体化设计

• 高清音频输出：支持2声道模拟音频（耳机/扬声器）及数字音频（IIS/SPDIF）输出，最高192kHz采样率，内置音频均衡器与静音控制。
• 全功能OSD菜单：支持16色（24bit）OSD，可自定义位置、透明度及旋转角度（90°/180°/270°），适配横竖屏模式。

4. 灵活扩展与工业级可靠性

• 多输出接口与存储：支持eDP（4通道，8.1Gbps）和LVDS输出，兼容主流面板（a-Si TFT、IGZO TFT）；集成8Mbit SPI NOR FLASH，支持DDC通道在线固件升级。
• 扩展接口与低功耗：提供I2C、UART、GPIO等接口，支持外接触控、传感器模块；工作电压3.3V/1.1V/2.5V，动态电源管理（DPM）技术，典型功耗≤1.5W。

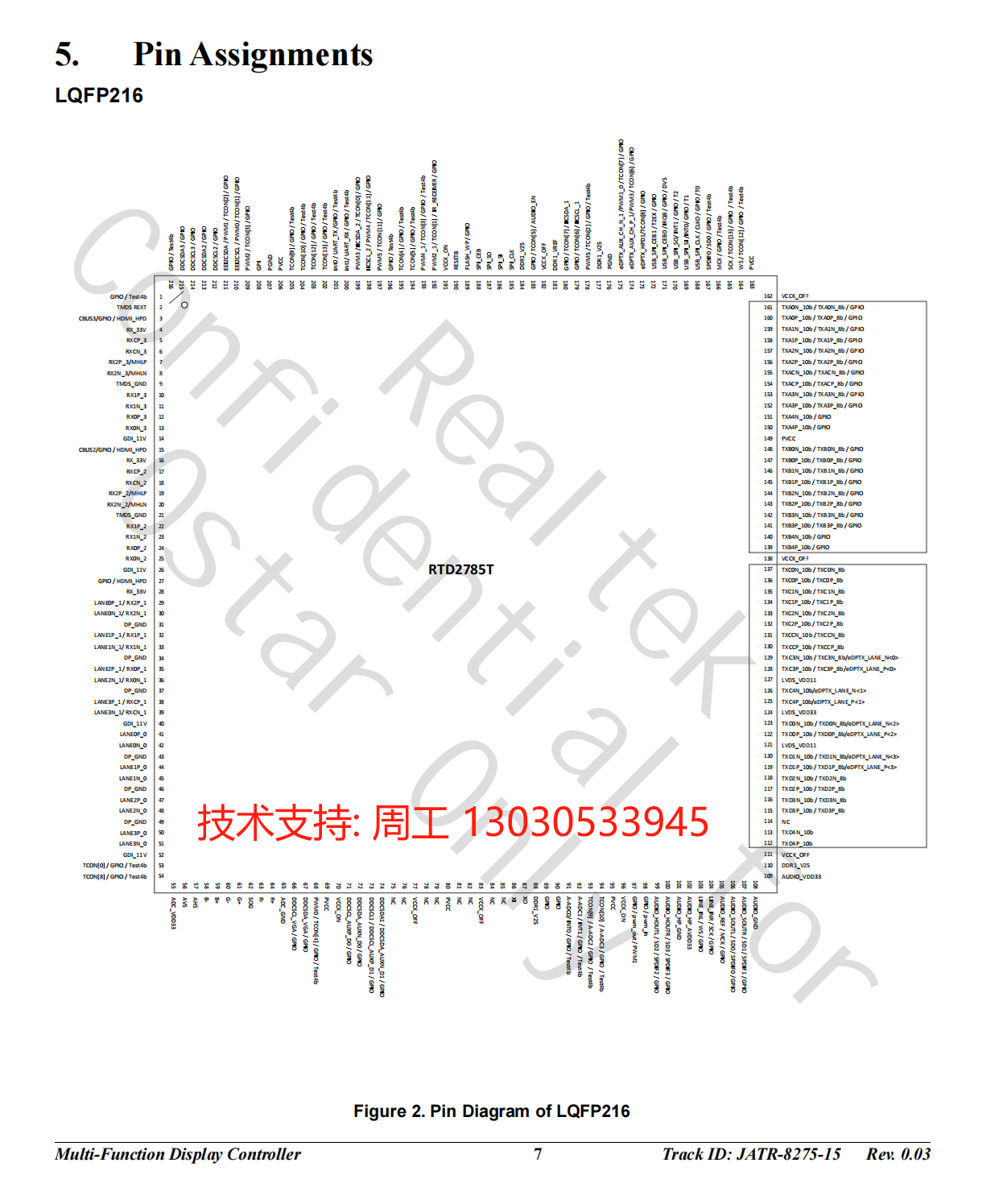

• 工业级防护：LQFP-216封装，支持-20°C至+125°C宽温范围，集成HBM 8kV ESD防护，满足严苛环境需求。

三、应用场景与解决方案

1. 高端显示器与电竞设备

• 电竞显示器：结合高刷新率（60Hz）与低延迟，适配FPS/竞速游戏；支持FreeSync/G-Sync兼容技术，减少画面撕裂。
• 专业绘图显示器：高色深与广色域支持，满足设计师、摄影师对色彩还原的需求。

2. 嵌入式系统与工业控制

• 工业触摸屏：多接口输入与宽温设计，适配自动化生产线、数控机床HMI界面；支持多点触控功能。
• 医疗影像设备：180°画面翻转与高分辨率，适配X光机、CT扫描仪的竖屏显示需求。

3. 便携式与新兴显示设备

• 便携式显示器：结合Type-C接口与PD快充协议，实现双Type-C正反插、充电及按键菜单操作，适配移动办公场景。
• AR/VR设备：低延迟与高分辨率支持，满足虚拟现实/增强现实的显示需求。

四、技术参数对比

五、开发支持与生态资源

1. 硬件与软件支持

• 硬件设计：提供完整原理图、PCB设计资料及信号完整性分析报告，支持Allegro/PADS等EDA工具。
• 软件与固件：提供SDK开发包（含驱动、示例代码、调试工具），兼容Linux/Android/Windows系统；瑞昱7×24小时技术支持。

2. 典型应用案例

• 医疗影像设备：某厂商采用RTD2785T实现X光机竖屏高清显示，提升诊断效率。
• 工业触摸屏：某自动化企业应用于数控机床HMI，支持-30°C至+85°C环境稳定运行。

六、市场前景与竞争优势

1. 市场需求驱动

• 高端显示器市场：4K/8K普及推动高分辨率、低功耗芯片需求增长。
• 工业控制领域：工业4.0与智能制造加速工业触摸屏、HMI界面升级。

2. 竞争优势

• 高集成度：单芯片支持多接口与音视频处理，降低BOM成本与PCB面积。
• 灵活扩展：支持eDP/LVDS双输出，适配不同面板类型，缩短开发周期。
• 工业级可靠性：宽温设计与高刷新率，满足严苛环境需求。

七、结语

RTD2785T凭借其超清显示能力、工业级可靠性及灵活扩展性，已成为高端显示器、工业控制及嵌入式系统的核心解决方案。无论是消费电子还是专业应用，RTD2785T均可提供稳定、高效的显示支持，助力客户快速实现产品创新与市场落地。

如需技术咨询、开发支持或样品申请，请联系瑞昱半导体官方渠道。
