浅谈数字失真度测量仪

失真度测量仪，作为一种专业工具，其核心功能是评估信号在传输过程中的失真情况，尤其针对音频与视频信号。该仪器通过对比输入与输出信号间的差异，精确量化失真程度，进而助力用户优化信号质量。其工作原理基于标准信号输入，通过对比分析输出信号与标准信号的偏差，实现失真度的精确测量，涵盖谐波失真、交调失真等多种失真类型。

在选购失真度测量仪时，用户需综合考虑多个要素。首要考虑的是测量范围，需与待测信号类型及预期的失真度范围相匹配。其次，准确度和分辨率同样关键，它们直接决定了测量的精细度和能识别的失真类型。此外，设备的可靠性、操作便捷性及成本效益也是不可忽视的因素。

针对信号失真问题，用户可采取多种措施予以改善。选用高性能的信号传输与处理器件，能确保信号的高稳定性和精确度；合理选用连接线和电缆，对保障信号传输质量至关重要；同时，通过缩短信号传输距离或采用信号放大器，可有效减少信号衰减，进一步提升信号质量。

综上所述，失真度测量仪是检测信号失真度的专业设备，广泛应用于音频和视频信号的失真评估。它不仅能揭示信号传输中的问题，还为用户提供了改善信号质量的有效途径。在选购时，用户应全面考虑测量范围、准确度、可靠性及易用性等因素，以确保所选仪器满足实际需求。

失真度是用一个未经放大器放大前的信号与经过放大器放大后的信号作比较，被放大过的信号与原信号之比的差别，我们称之为失真度。其单位为百分比。

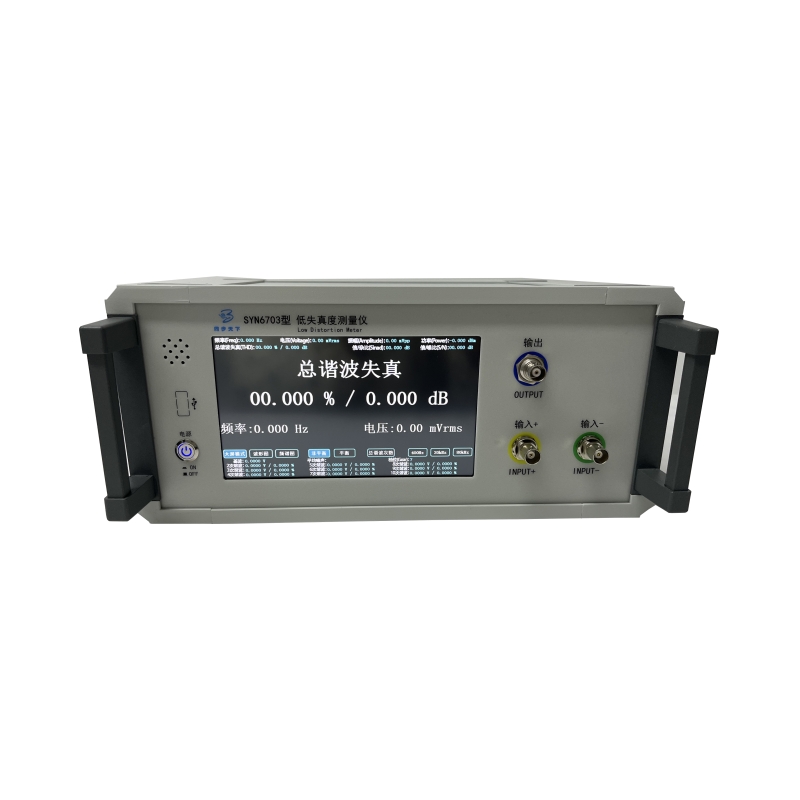

SYN6703型低失真度测量仪

谐波失真是由放大器的非线性引起的，失真的结果是使放大器输出产生了原信号中没有的谐波分量，使声音失去了原有的音色，严重时声音会发破、刺耳。多媒体音箱的谐波失真在标称额定功率时的失真度均为10%，要求较高的一般应该在1%以下。谐波失真还有奇、偶次之分，人们通过试验和分析发现：奇次谐波使人烦躁不爱听，而少量的偶次谐波则能使音色更好听。

产品功能

1)失真度测量频率高达10Hz～350kHz；

2)最小失真测量达到0.005%；

3)失真度测量最低电压10mVrms；

4)电压测量范围1mV～400Vrms；

5)电压测量频率高达750kHz；

6)总谐波失真度可选谐波次数；

7)波形图、频谱图和大屏图等三种显示方式；

8)自动测量信/杂比（SINAD）和信/噪比（S/N）；

9)具有测量平衡信号或不平衡信号的功能；

10)设有外接示波器端子，可测试被测信号的波形。

失真度测量仪大多是采用基波抑制法，其基本原理是先测出被测信号（包括基波在内）的总电压U，再将被测信号经过基波抑制电路除去其基波分量，得出各次谐波的总电压Ux。将两次测出的读数相比，即得出非线性系数（Ux/U），这种测量方法叫做基波抑制法。失真度测试仪就是利用这种原理构成的，可以直接读出非线性失真系数（或称失真度）。

失真度测量仪是新一代具有自动测量信号电压、频率和信号失真功能的智能仪器，也是信号失真测量领域的全数字、自动和多功能智能仪器。失真度测量仪可根据用户需要添加GPIB接口。

产品特点

a)精度高、高性价比；

b)功能齐全、性能可靠；

c)测量范围宽，灵敏度高；

d)7寸大触摸屏设计，操作方便。

典型应用

1)计量检定校准单位，学校、工厂、科研院所等。

失真有多种：谐波失真、互调失真、相位失真等等。我们平常所说的失真度的技术术语为总谐波失真，英文为：Total Harmonic Distortion，简称THD。一般在多媒体音箱的功放电路上，THD的指标是指在fo=1KHz正弦波输入，功率在1/2额定输出功率时的总谐波失真，这个指标我们可以很容易地做到0.5%以下。但是，当音量开大，功放的功率达接近额定功率时，THD会开始急剧增加，这主要是由于电源功率的限制，使功放输出出现了削波现象，也就是我们所说的削波失真，这个时候它是THD中的最主要成分。

SYN6703型低失真度测量仪是一款是由西安同步电子科技有限公司按照《JJF 1852-2020 失真度测量仪校准规范》精心设计、自行研发生产的一款全自动多功能高精度失真度测量仪，基于频谱分析的数字化测量设计，可测试平衡或不平衡信号，具有总谐波失真度可选谐波次数功能，最小失真测量达到0.005%，失真度测量频率高达350kHz，失真度测量最低电压10mVrms，电压测量范围高达400Vrms，电压测量频率高达750kHz，并设计有波形图、频谱图和大屏图等三种显示方式。

该失真度测量仪采用7英寸大触摸屏设计，内部具有400Hz高通滤波器、30kHz低通滤波器、80kHz低通滤波器可供选择，能同时测量各种参数，包括信噪比（S/N），信杂比(SINAD)，基波幅度功率，多次谐波幅度功率，电压有效值，峰峰值，功率值，频率值，并直接画出频谱图和波形图,测量结果同时显示多种单位，并设有外接示波器端子，可外部直接观察降压后被测信号的波形。并具有各种程控接口，为大规模自动化测量提供基础，广泛应用于计量检定校准单位，学校、工厂、科研院所等。
