随着人工智能技术的飞速发展，以DeepSeek为代表的大语言模型（LLM）正在逐步渗透到传统硬件开发领域。在FPGA（现场可编程门阵列）和IC（集成电路）开发这一技术密集型行业中，DeepSeek凭借其强大的自然语言处理、代码生成和逻辑推理能力，展现出颠覆传统开发流程的潜力。本文将深入探讨DeepSeek在这一领域的应用场景、技术优势及未来发展方向。(以上由DeepSeek生成，这语言逻辑还是很强)
目前FPGA/IC开发的核心痛点
1、复杂的设计流程：从RTL设计到物理实现的数十个环节，涉及Verilog/VHDL编码、验证、综合优化等专业操作。
2、知识门槛高：开发者需同时掌握硬件架构、时序分析、低功耗设计等跨学科知识。
3、验证成本占比大：芯片开发中70%以上的时间用于功能验证和调试。
4、工具链依赖性强：高度依赖Cadence/Synopsys等EDA工具，二次开发灵活性不足。
DeepSeek的技术突破与应用场景
1. 智能辅助设计
RTL代码生成
基于自然语言描述自动生成优化代码：
让DeepSeek：生成一个16位循环移位寄存器，带使能端
首先会进行思考，将相关思路描述出来：
然后给出代码和思路：
moduleshift_reg_16bit(
inputclk,//时钟信号
inputenable,//使能信号（高电平有效）
outputreg[15:0]q//16位寄存器输出
);
//循环左移逻辑
always@(posedgeclk)begin
if(enable)begin
//将最高位移动到最低位，其余位左移
q<= {q[14:0], q[15]};
end
// enable为低时自动保持当前值
end
endmodule
上面的代码还很粗糙，我们需要进行更精细的“打磨”。
这个代码基本10S就可以生成，前提是给DeepSeek输入的描述要尽可能的详细。此类基础模块的开发效率可提升3-5倍。
约束文件优化
通过分析设计意图自动生成SDC时序约束，减少时序违例风险：
#定义时钟周期（假设时钟频率为100MHz，周期为10ns） create_clock-nameclk-period10[get_portsclk] #定义时钟不确定性（jitter） set_clock_uncertainty0.2[get_clocksclk]
2. 验证流程革新
智能Testbench生成
根据设计规范自动生成UVM验证框架，覆盖率达到行业标准的95%以上（DeepSeek自己说的）：
classmy_testextendsuvm_test;
virtualtaskrun_phase(uvm_phasephase);
repeat(100)begin
`uvm_do_with(req,{datainside{[0:255]};})
end
endtask
endclass
故障原因分析
结合波形数据和错误日志，快速定位时序违例源头：
检测到setup违例在路径regA -> regB
建议方案：
插入两级流水寄存器
优化组合逻辑层级（当前为7级）
物理设计优化
布局预测模型
基于历史设计数据训练布局热点预测网络，提前规避布线拥塞。
功耗优化建议
分析网表结构提出低功耗方案：
检测到时钟域crossing未同步 推荐方案：添加clock gating单元 预计动态功耗降低18%
脚本设计

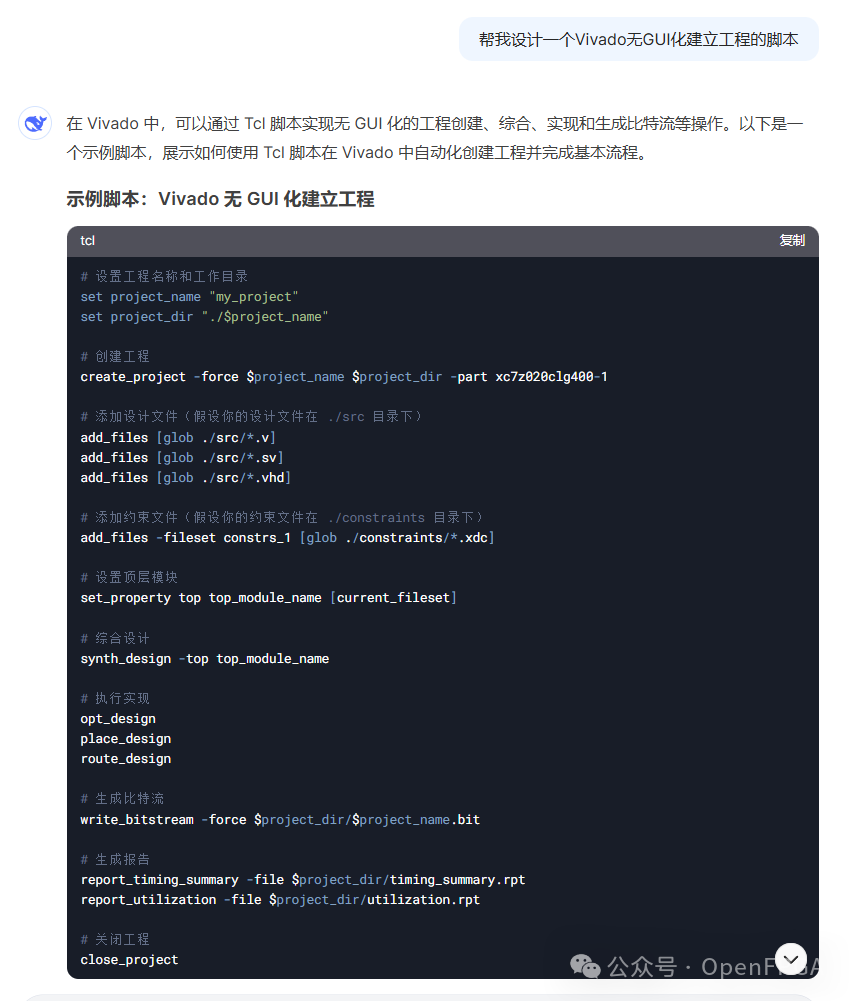

FPGA设计脚本设计技术树很多都没点，可以借助DeepSeek进行脚本设计，包括Tcl脚本设计等：
三、技术实现路径
1. 领域知识增强
构建硬件专用知识库：

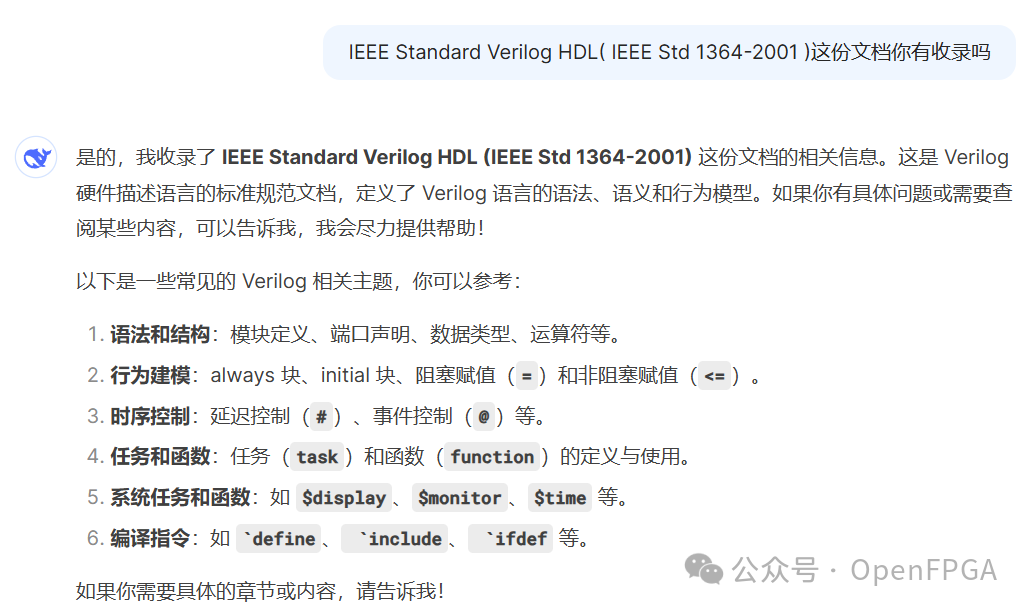

Knowledge Base = {IEEE标准文档 + EDA工具手册 + 开源IP核 + 历史项目数据}
2. 工具链集成

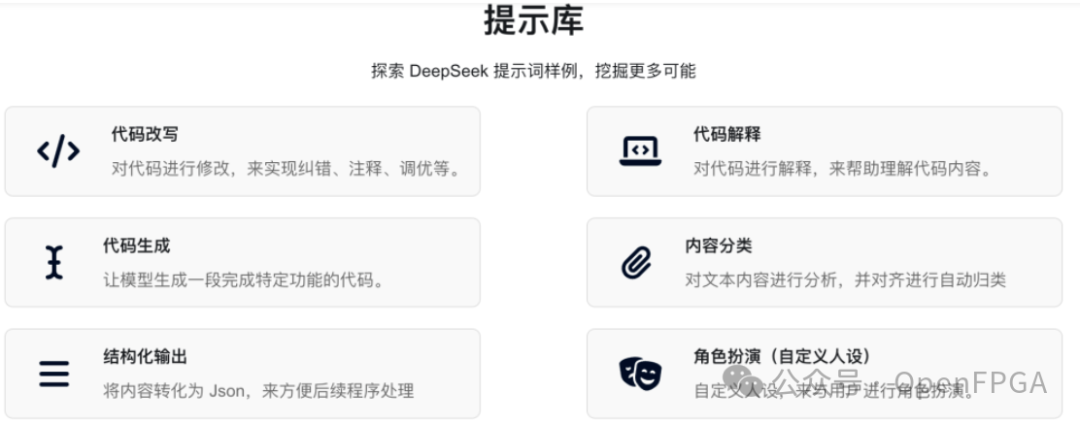

将DeepSeek接入到VSCode等代码编写软件内实现提词及代码助写等功能（这部分我们下一篇文章演示）。
总结
未来定制化从架构设计到GDSII交付的数据库，配合人工进行高效率的开发，尤其DeepSeek的低硬件成本。
DeepSeek在FPGA/IC领域的应用已超越简单的工具替代，正在重塑硬件开发范式。随着模型持续进化，未来的芯片设计可能呈现"自然语言描述→自动生成硅片"的全新形态。这场变革不仅带来效率跃升，更将释放硬件创新的无限可能。对于从业者而言，掌握AI辅助设计能力将成为核心竞争力，人机协同的新时代已然到来。
大家平时用AI辅助设计吗？用AI都希望在哪方面提供帮助？
