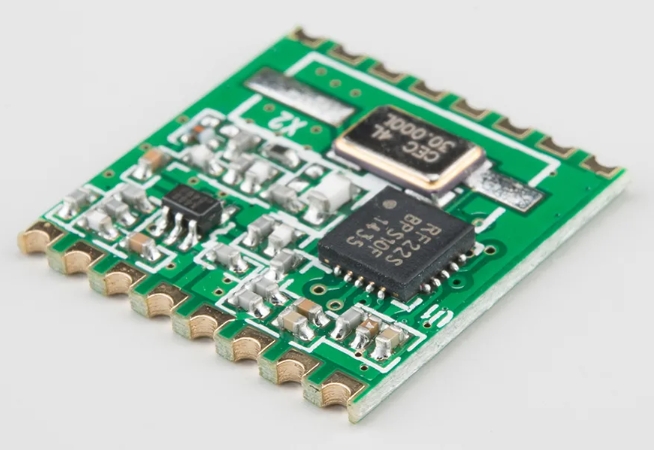

在印刷电路板（PCB）制造领域，PCB 半孔是一项具有独特性和重要性的工艺特征。它是在 PCB 的边缘加工出来的特定的孔结构，这些孔只有一半保留在板体上，另一半在后续处理中被去除，从而形成一种特殊的半镀铜状态。这种半孔结构并非简单的钻孔效果，而是经过精细设计与多道工艺工序打造而成，旨在满足特定的电路连接与机械结构需求。
半孔工艺在电路板上的应用
板对板连接：用于将不同的 PCB 板连接在一起，实现电气连接和信号传输，相比传统的多针连接器连接方式，使用半孔工艺的连接更加紧凑、薄型化，可节省空间和成本，常用于蓝牙或 Wi-Fi 模块等小型 PCB 模块与主板的连接。
制作子电路模块：可以将一些特定的子电路制作成带有半孔的小模块，这些子电路如逆变器、滤波器或反馈回路等，经过批量生产和测试后，再按需焊接到主 PCB 板上，方便电路的设计、调试和维修。
高频电路应用：在一些高频电路中，半孔工艺有助于减少信号传输的损耗和干扰，提高信号传输质量，因为半孔的结构可以更好地控制信号的路径和电磁场分布，常见于通信设备、雷达系统等高频电子产品中的 PCB 板。
增强机械稳定性：半孔可以增加 PCB 板边缘的机械强度，使 PCB 板在受到外力时更加坚固耐用，减少变形和损坏的风险，特别是对于一些需要承受较大机械应力的应用场景，如汽车电子、工业控制等领域的 PCB 板。
PCB 半孔的焊接方法
PCB 半孔的焊接方法多样。手工焊接较为传统，需要操作人员熟练掌握烙铁温度、锡丝用量与焊接时间等要素。操作人员先将烙铁预热，蘸取锡丝后对准半孔与对应焊接部位，使锡丝熔化形成焊点。这种方法灵活性高，但效率低且依赖操作人员技能水平，适用于小批量生产与维修作业。波峰焊则是自动化程度较高的焊接方式，适用于大规模生产。在波峰焊过程中，PCB 板通过锡炉，熔化的锡液形成波峰，半孔与其他焊接部位在经过波峰时被浸润形成焊点。然而，波峰焊对 PCB 布局要求较高，复杂布局可能出现焊接缺陷。
半孔 PCB 自动加锡激光焊接的方法是利用高能量密度的激光束作为热源，使自动加锡至半孔部位的焊料迅速熔化，形成焊点。这种焊接方式具有高精度、高速度、非接触式、热影响区小等优点，能够实现对微小半孔的精确焊接，提高焊接质量和可靠性，常用于对焊接精度要求较高的精密电子设备制造中。
半孔 PCB 自动加锡激光焊接的优势
高精度焊接：激光束可以聚焦到非常小的光斑尺寸，能够精确地控制焊接位置和能量输入，实现微米级的焊接精度，确保半孔与其他元件之间的可靠连接，对于高密度、高精度的 PCB 板焊接尤为重要.
高焊接速度：激光焊接速度快，可以在短时间内完成大量的半孔焊接任务，提高生产效率，满足大规模生产的需求.
非接触式加工：激光焊接过程中，激光束与 PCB 板之间无物理接触，避免了对 PCB 板和元件的机械应力和损伤，同时也减少了因接触而产生的静电问题，有利于保护敏感元件.
热影响区小：激光能量高度集中，只会使焊接部位迅速升温熔化，而对周围区域的热影响很小，不会导致 PCB 板上的其他元件因过热而损坏或性能下降，有助于提高焊接质量和产品的可靠性.
良好的适应性：可以通过编程控制激光束的路径和参数，适应不同形状、尺寸和布局的半孔焊接需求，灵活性高，对于复杂的 PCB 板设计也能够轻松应对.
环保节能：激光焊接无需使用大量的助焊剂和清洗液等化学物质，减少了对环境的污染，同时激光设备的能耗相对较低，符合环保和节能的要求.

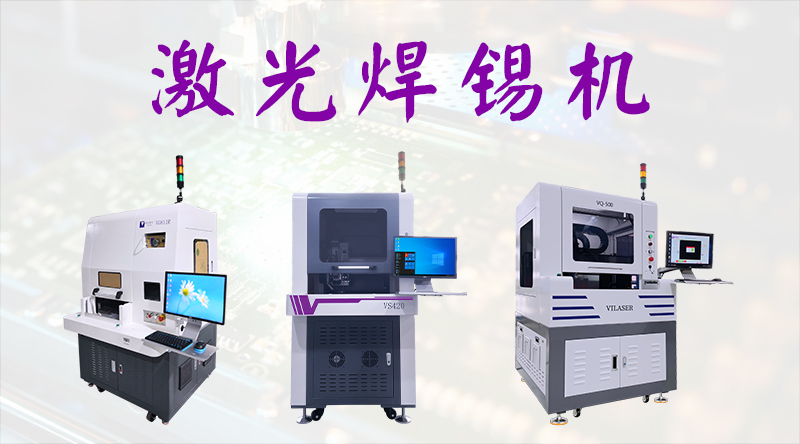

紫宸激光自主研发的温控式视觉定位激光焊锡机是一款先进设备。它有锡丝、锡膏、锡球等自动加锡方式，可应对不同的电子产品的焊接需求；有CCD视觉定位系统，能精准定位焊接点。温控功能可以有效监控并控制焊接温度，确保焊接质量。自动焊接模式提高了工作效率，减少人工操作误差。适用于多种精密PCB元器件的焊接，尤其在 PCB 板等精细焊接场景发挥重要作用，是电子制造领域高精度焊接的优质选择。
