一、什么是UPS动态电压瞬变范围
UPS（不间断电源）动态电压瞬变范围是指在UPS正常工作条件下，当输入电源或负载发生突变时，输出电压的瞬态波动范围。这个范围衡量了UPS在应对负载或电源变化时，其输出电压的稳定性和调节能力。在电力系统中，稳定的输出电压对于保护负载设备、确保电力系统的正常运行至关重要。
二、为什么要测UPS动态电压瞬变范围
测量UPS动态电压瞬变范围的原因主要有以下几点：确保系统稳定性：对于电力系统而言，电压的稳定是确保设备正常运行的关键。通过测量UPS的动态电压瞬变范围，可以评估其在面对负载或电源变化时的稳定性，从而确保电力系统的稳定运行。提高设备可靠性：UPS作为电力系统的关键设备，其可靠性直接关系到系统的整体性能。通过测试UPS的动态电压瞬变范围，可以发现潜在的问题并进行改进，从而提高设备的可靠性。满足行业标准：不同的行业对于UPS的性能指标有不同的要求。通过测量动态电压瞬变范围，可以确保UPS的性能符合相关行业标准，从而满足客户的期望和需求。
三、怎样测UPS动态电压瞬变范围

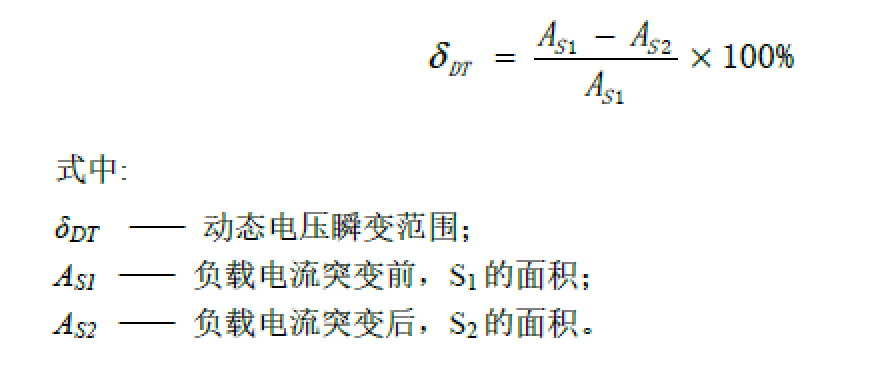

测量UPS动态电压瞬变范围需要遵循一定的测试步骤和标准，以下是主要的测试方法：测试条件：被测装置应在额定电压输入、额定电压输出条件下进行测试。同时，应接入阻性负载，以确保测试结果的准确性。测试步骤：负载突变工况：在交流输入和直流输入下，分别调节负载率从20%→100%的突变、从100%→20%的突变。在每次突变前后，用存储示波器测量输出电压波形，并找出输出电压波形变化最大的半个周波。交直流切换工况：在100%阻性负载下，输入电源在交流与直流之间切换。同样地，用存储示波器测量输出电压波形，并找出变化最大的半个周波。瞬变值计算：采用“电压-时间”积分法计算变换前后的电压半波有效值（As1、As2），并根据公式计算电压瞬变因数（δDT）。这个因数反映了UPS在负载或电源变化时，输出电压的瞬态波动程度。
图1 基于半波的电压时间－积分法
四、测试设备选择
进行UPS动态电压瞬变范围测试所需的主要设备为存储示波器：用于测量输出电压波形，并计算电压-时间积分值，这里需要注意的是并不是所有的存储示波器都提供波形的电压-时间积分值测量功能，有些示波器提供电压-时间积分值测量但是不支持标准（DLT 1074-2019 电力用直流和交流一体化不间断电）提到的半波的电压时间－积分测量。
图2 支持半波的电压时间－积分功能的MSO5000HD示波器
图3 波形半波的电压时间－积分测量功能
五、总结
UPS动态电压瞬变范围测试是评估UPS性能的重要指标之一。通过测试，可以了解UPS在负载或电源变化时的稳定性、调节能力和适应性。为了确保电力系统的稳定运行和设备的可靠性，应定期对UPS进行动态电压瞬变范围测试，并根据测试结果进行必要的维护和改进。同时，测试过程中需要使用专业的测试设备和遵循标准的测试步骤，以确保测试结果的准确性和可靠性。
