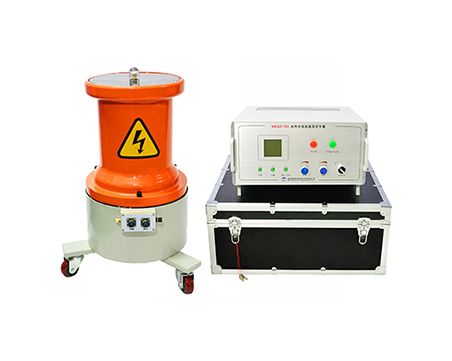

今天武汉摩恩智能电气有限公司带大家了解一下水内冷直流高压发生器MESZ-700。
MESZ-700水内冷直流高压发生器产品简介：
MESZ-700水内冷直流高压发生器采用中频倍压电路，率先应用最新的PWM脉宽调制技术和大功率IGBT器件，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。
MESZ-700水内冷直流高压发生器产品特点：
水内冷直流高压发生器的设计制造是专为水内冷发电机进行泄漏电流和直流耐压试验使用，MESZ-700水内冷直流高压发生器设计制造的指导思想是以下几点：
1、由于大型水冷发电机绕组传导电流很大，在试验电压下要20-150mA左右不等。如果没有足够容量的直流高压发生器，无法升压。
2、目前国内的直流高压试验器输出电流一般都在10mA以内，输出电流200mA的高压发生器属于空白。
3、直流试验对一般高压电气设备而言，能发现其绝缘的贯穿性缺陷，而对电机来说，它能独特发现它的局部绝缘缺陷(定子线卷端部绝缘)这是其它试验无法替代的。
4、为能对水内冷发电机组的准确测量泄漏电流， 高压发生器特别设计了各种干扰电流的补偿回路试验时可完全排除杂散电流和汇水管的极化电势干扰的影响，真正测到试品的电流。
MESZ-700水内冷直流高压发生器技术参数：
因为商品会升级变动，请以武汉摩恩官网的参数为准!
MESZ-700水内冷直流高压发生器产品结构：
一、面板
机箱面板示意图
机箱后板示意图
1、中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆卸时只需逆时针转动电缆插头即可。
2、电源输入插头：将随机配置的电源线与电源输入插头相联。
3、电源熔丝。
4、接地端子：此接地端子与倍压笥接地端子及试品接地联接为一点后再与接地网相连。
5、电源开关：将此开关朝右边按下，电源接通，绿灯亮。反之为关断。
6、绿色灯按钮：绿灯亮表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断.
7、红色带灯按钮：高压接通按钮、高压指示灯。在绿灯亮的状态下，按下红按钮后，红灯亮绿灯灭。表示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮绿灯仍亮，但松开按钮红灯灭绿灯亮，表示机内保护电路已工作，此时必须关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障后，再开机。
8、电压调节电位器：该电位器用粗调、细调两只多卷电位器顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。
9、160×160点阵显示屏。
10、“选择”键。
在绿灯状态，点击“选择”键，可以分别选择修改“过压整定”项、“计时”项数字位的数值。
点击“选择”键后，即有光标显示在“过压整定”项高位数字上。连续点击“选择”键，光标由高位数字向低位数字移动，并由“过压整定”项移位到“计时”项高位数字位。
11、“设置”键
在绿灯按钮亮状态。
点击“设置”键，即可修改“选择”键光标选中的数字位数值。
12、“确认/启动”键
(1)修改数值后，点击“确认/启动”键，确认被修改数值。
(2)无光标显示状态。点击“确认/启动”键，启动计时器计时。
13、泄漏电流测量插孔，(外接微安表)当需要对显示泄漏电流进行比较时用。
二、倍压筒

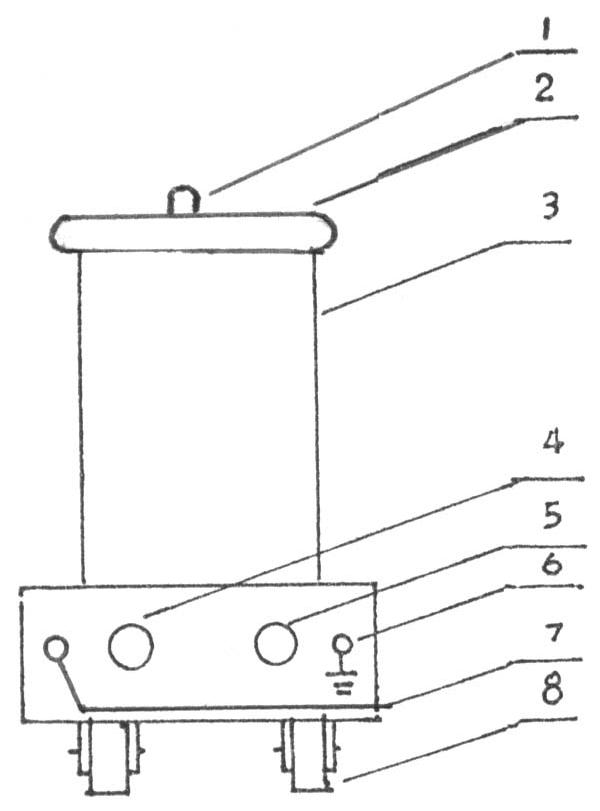

倍压外形图
1、高压引出接线柱/绕组 4、5、与控制相联接电缆插座
2、防晕端盖 6、 接地端子/机座
3、倍压筒体 7、汇水管
MESZ-700水内冷直流高压发生器测量原理：
1.原理接线图

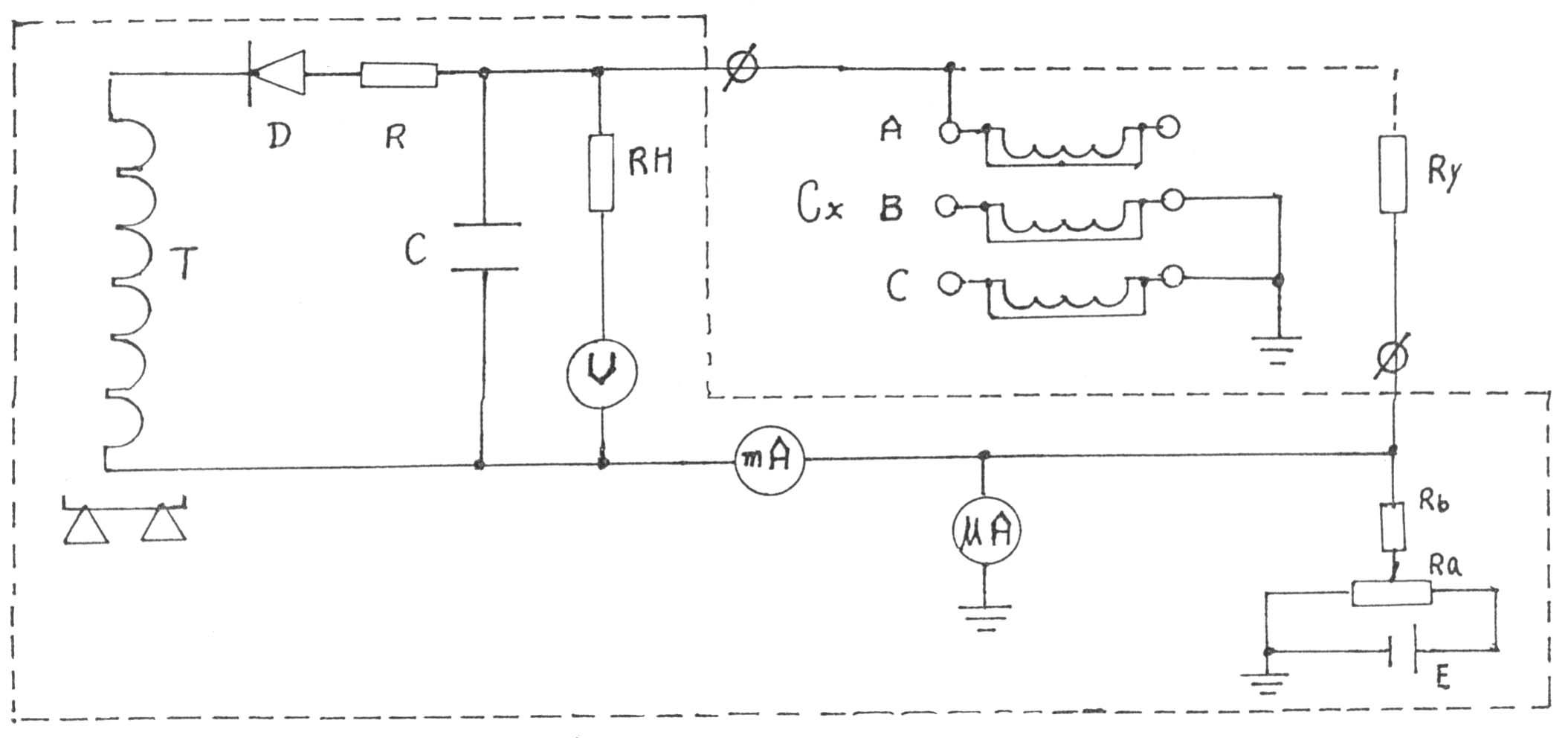

原理接线图
2.实际接线图

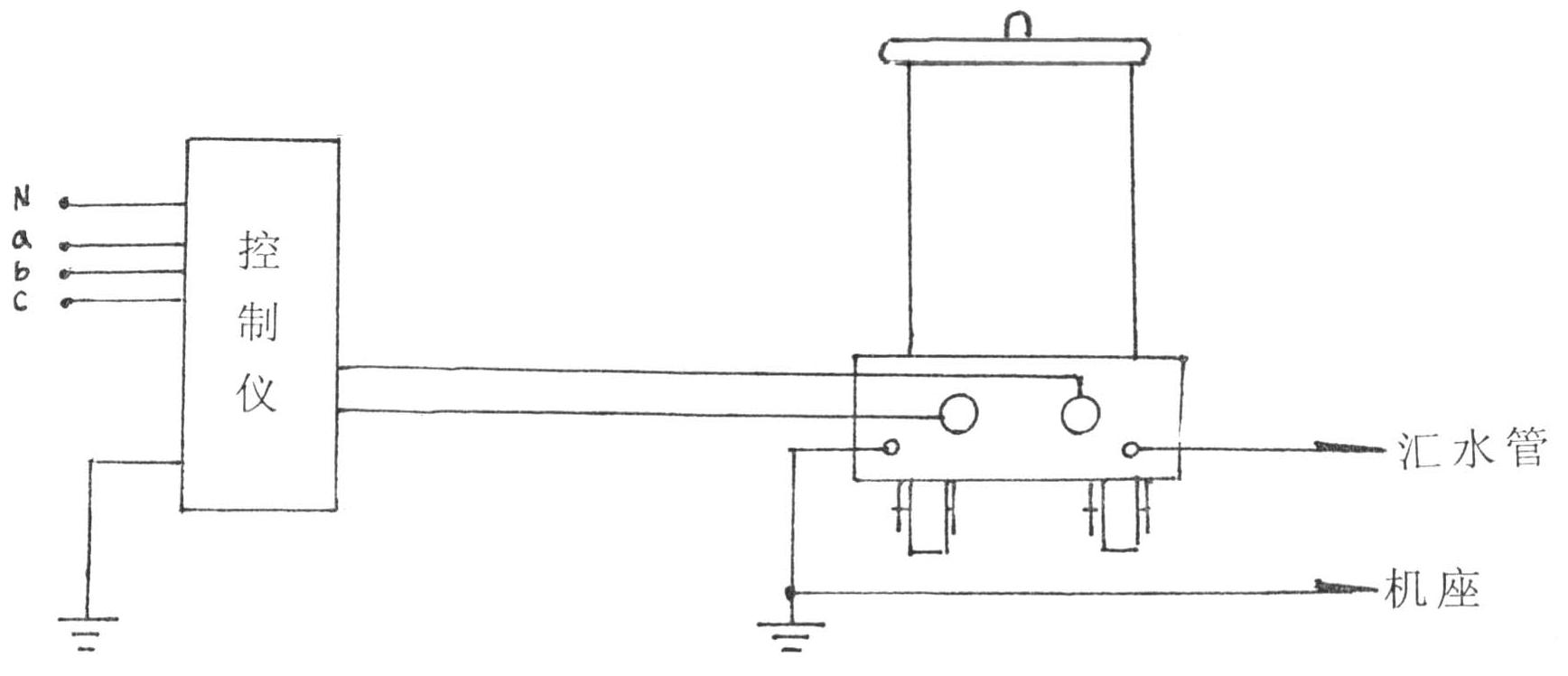

实际接线图
MESZ-700水内冷直流高压发生器操作说明：

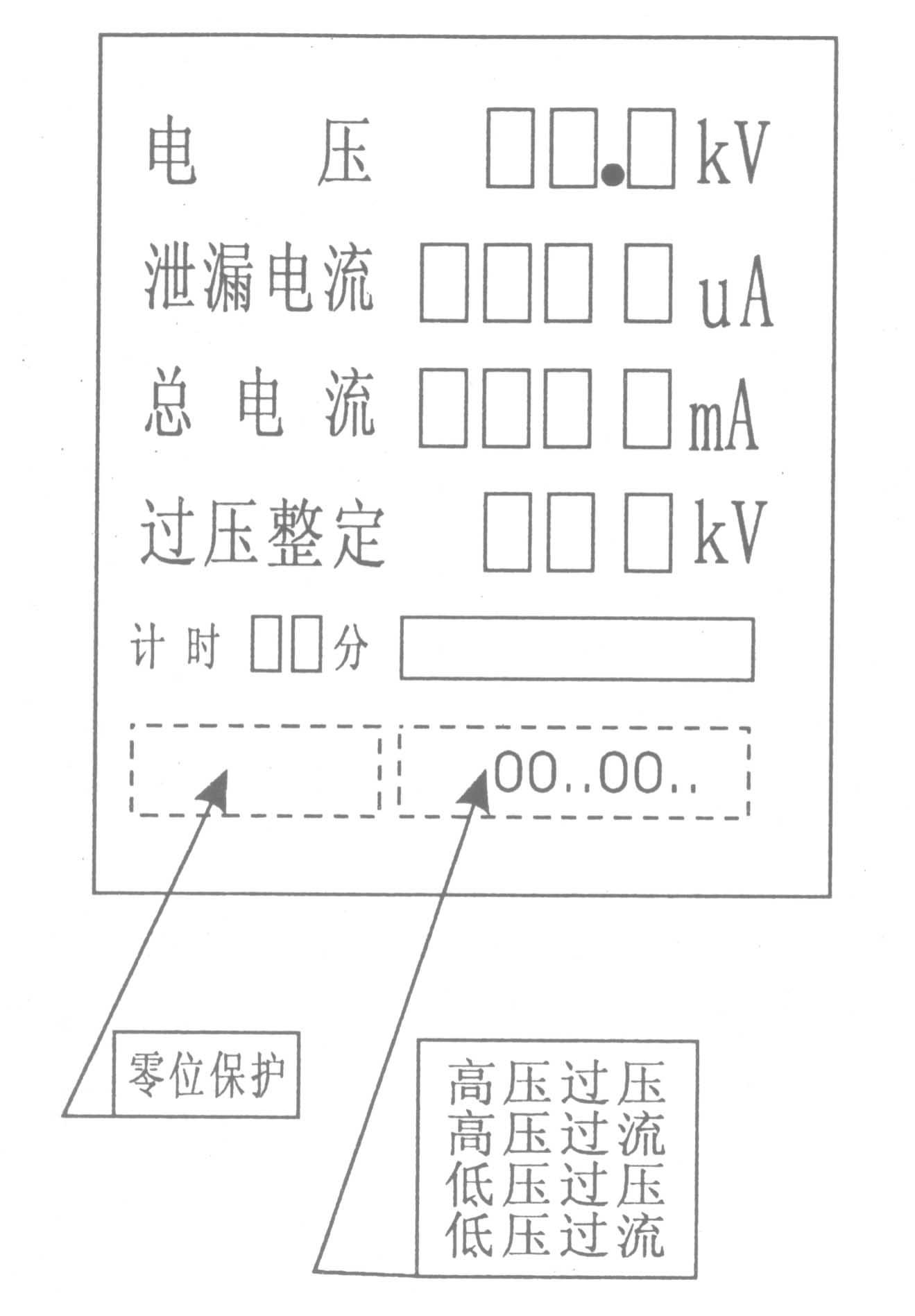

屏幕测量界面
一、“泄漏电流测试仪”的操作
1、机箱、倍压筒、被试品接线按要求连接。
2、接通电源。开启电源开关，绿灯按钮亮，稍等数秒钟，显示屏显示“泄漏电流测试仪”测量界面，选择、设置、确认“过压整定”值及“计时”值。
3、点击红灯按钮，红灯按钮亮，绿灯按钮熄灭，准备升压。
4、顺时针方向旋转粗细调电位器进行升压。
5、升压至试验电压。需要计时控制的，点击“确认/启动”键，即可启动计时器计时。
6、在升压操作中，需要切断高压，可直接点击绿灯按钮或关闭电源开关均可快速终止升压。
二、试验应注意下列问题：
1、对水管的要求应无机械杂质的凝结水或经其它处理的软化水，电导率为2μs/cm，pH=7-8，硬度小于2μg当量/kg，允许有微量NH3。
2、水质符合要求后，水内冷发电机引水管水电阻Rr值一般应大于150kΩ左右，如果达不到时应对水进一步处理。
