1概 述
由于人们工作压力的增加，运动量的减少，作息习惯的不规律及人口老龄化的影响，高血压发病率居高不下，成为人们关注度最高的疾病之一。
电子血压计作为血压测量的有效工具，不仅适用于高血压患者的诊断治疗，也适用于高血压易患人群的监测预防。因此，随着居民健康意识的提高，电子血压计的消费者人群也在不断扩大。
2血压计利用示波法测量的原理

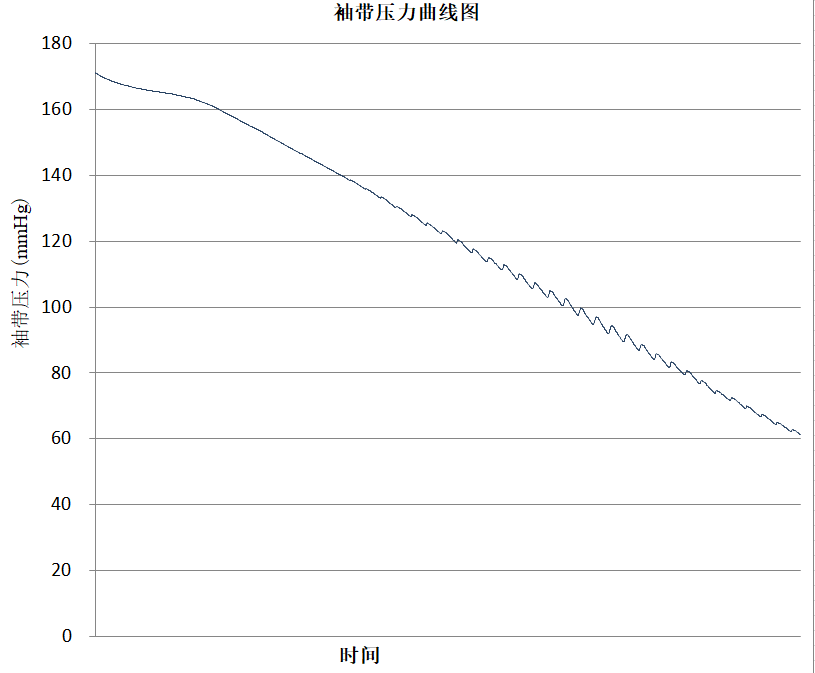

示波法又叫振荡法，是一种通过检测血液流动时碰撞血管壁产生的振动来判定血压，查找源于血管壁的搏动包迹，并根据包迹与动脉血压之间的关系，得到血压值的方法。血压计测量到的是一条叠加了振荡脉搏信号的递减的压力曲线(图1左)，脉搏波(图1右)幅度最大的点所对应的静态压力即为平均动脉压，这些成对的袖带压力值与相应的袖带压力振荡脉搏波被记录，通过一定的数学算法，最终得出收缩压及舒张压。
杭州晶华微电子提供的SD82F465血压计方案，内部运放与传感器构成恒流激励源，大幅降低传感器温漂影响，使测量信号更准确。
图1
3SD82F465血压计方案优势
可产生恒流激励，大幅度降低传感器温漂影响；
外围电路配合内置运放，可实现信号的差分放大；
芯片内置PWM驱动电路，可实现匀速充放气控制；
支持3种LCD驱动模式，驱动电压2.7V~5.2V可选，驱动A/B波形可选；
内置12bits DAC，配合音频Flash芯片，可实现音频输出；
晶华微提供产品开发支持，降低客户开发成本。
4SD82F465芯片性能特点
8位MCU（32MHz MAX），128k Bytes FLASH，8k Bytes SRAM；
高精度∑-ΔADC，19.3bits@15sps (Gain = 16，FSR = ±2.4V)，offset与Gain可调；
2路12bits DAC，可用于音频信号输出；
内置高频RC振荡器，32MHz (校准后常温频率偏差小于±1%，-10℃~40℃温度范围±1%) ；
内置低频RC振荡器，32kHz；
支持低频晶体振荡器32.768kHz，RTC支持时/分/秒功能；
3路独立16bits PWM/PFD，PWM duty：1/32768~32768/32768；
带LCD驱动模块，支持4COM x 48SEG、6COM x 46SEG、8COM x 44SEG三种驱动模式，驱动电压可选2.7V~5.2V，驱动A/B波形可选；
内置传感器电压激励输出:2.1V、2.4V、2.7V、3.0V、3.3V、3.6V、3.9V、4.2V、4.5V、VDD 可选；
内置正弦波输出，输出频率1kHz~200kHz可选，支持自定义波形的频率、周期、相位；
输出1.2V的ACM基准信号；
4个轨到轨运放OP1/2/3/4，失调可软件校准；
内置温度传感器，可以单点校正，支持自动正反测；
内置低压检测电路；
2路UART、1路I²C、1路SPI；
内置1路捕捉输入口CCP；
内置16bits Timer0/2/3，用于定时中断等；
1路蜂鸣器输出驱动，驱动的时钟和频率可设置高精度；
3个外部中断，INT0~2；
16个按键中断，KEY0~15；
典型工作电流：系统时钟 4MHz，模拟模块工作电流 3mA，休眠电流 1μA，待机状态下加 RTC 典型值 2μA；
工作电压范围：2.2V~5.5V；
工作温度范围：-40℃~85℃；
ESD：Air 15kV，Contact 8kV。
5血压计电路框图
6总 结
本文介绍的SD82F465 SoC 芯片方案，充分利用了芯片内置的丰富硬件资源，可节省血压计大部分外围元器件，与其他通用SoC相比成本降低。SD82F465芯片可使用C语言进行软件开发，提供完整的SDK和库函数，方便软件工程师开发。除此之外，有强大的技术团队提供技术支持，有效降低产品研发门槛，可大大缩短项目开发周期。
