HDMI连接器，即高清多媒体接口(High Definition Multimedia Interface)连接器，作为现代数字音视频传输的重要组成部分，具备一系列显著的特点，这些特点使其在高清影音传输领域备受青睐。HDMI连接器不仅支持极高的分辨率，还具备高带宽、无损传输、抗干扰能力强等优势，广泛应用于家庭娱乐、办公室、游戏、专业音视频制作以及安全监控等多个领域。本文将详细介绍HDMI连接器的几种常见类型及其特点，帮助读者更好地理解和应用这一技术。
Type A(标准HDMI)
Type A接口是最常见的HDMI类型，广泛应用于电视、游戏机、电脑、DVD播放器等设备。它拥有19个针脚，支持所有HDMI的标准功能，包括音频、视频和CEC(消费电子控制)信号的传输。TypeA接口的物理尺寸为大约13.9mmx4.45mm，其设计兼顾了实用性和兼容性，使得高清音视频信号的传输变得简单而高效。此外，Type A接口与DVI-D单链路电气兼容，进一步扩大了其应用范围。
Type A接口的高分辨率支持是其一大亮点。无论是SDTV、EDTV、HDTV还是UHD和4K模式，Type A都能轻松应对，确保图像清晰细腻。同时，HDMI具备的高带宽特性使得TypeA接口能够轻松应对高清视频和音频信号的高速传输需求，避免了信号衰减和失真。这种无损传输方式不仅提升了音视频质量，还增强了用户的观影体验。

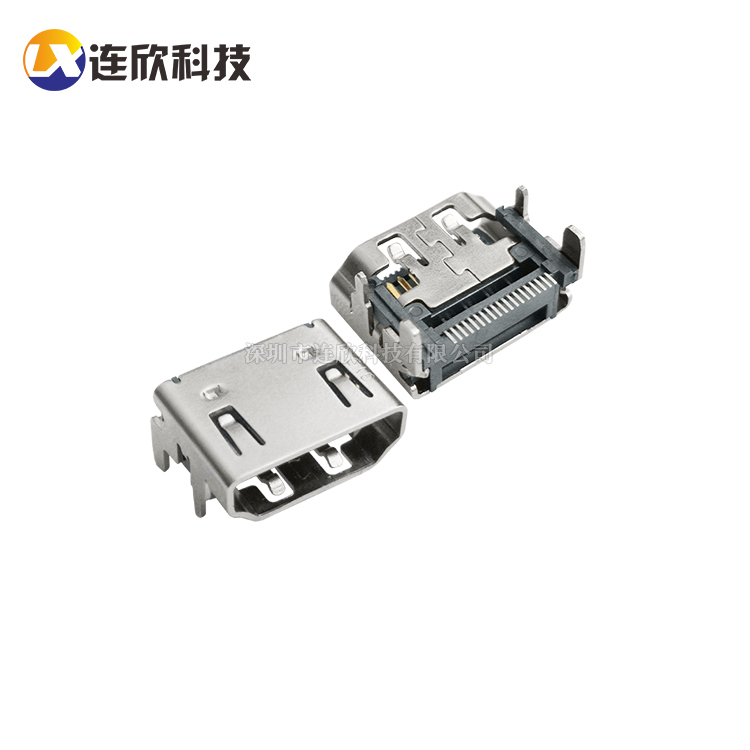

HDMI 连接器四脚插板式
HDMI TypeB(双链路HDMI)
Type B接口设计时考虑到了未来的高分辨率需求，拥有29个针脚，提供了双链路功能，旨在提升数据传输带宽和稳定性。然而，由于随着HDMI标准的不断升级，单个链路的速度已经足够满足高清视频传输的需求，Type B接口在市场上很少见，几乎没有被广泛采用。其尺寸为大约21.2mmx4.45mm，比Type A接口更大，但由于缺乏实际应用的支撑，TypeB接口逐渐被市场边缘化。尽管如此，它仍然保留在HDMI规格范围内，为未来可能的高分辨率需求预留了空间。
Type C接口是一种较小的HDMI接口，设计用于便携式设备，如数码相机、摄像机和一些平板电脑。其尺寸为10.42mmx2.42mm，虽然尺寸更小，但保留了与Type A相同的19个针脚和功能。Type C接口的出现，使得便携式设备能够轻松连接高清显示屏，享受高质量的音视频体验。同时，由于其小巧的体积，Type C接也更适合在有限的空间内使用，为用户提供了更多的便利。
Type D (Micro HDMI)连接器，作为HDMI(High-Definition Multimedia Interface)标准家族中的一员，其显著特点是尺寸小巧，专为小型电子设备设计，如智能手机、平板电脑、便携式摄像机及部分超轻薄笔记本电脑等。与传统的标准HDMI接口相比，Micro HDMI在保持高质量音视频信号传输的同时，大大减小了物理尺寸，使得设备可以更加轻薄，便于携带。
