1.概述
GM7150是一款9 位视频输入预处理芯片，该芯片采用CMOS 工艺，通过I2C 总线与PC 或DSP 相连构成应用系统。 它内部包含1个模拟处理通道，能实现CVBS、S-Video视频信号源选择、A/D 转换、自动钳位、自动增益控制（AGC）、时钟发生（CGC）、多制式解码、亮度/对比度/饱和度控制（BCS）。
2.特征
a） 1个30MSPS 9位A/D转换器
b） 支持 NTSC (M/J/4.43)，和PAL (B/D/G/H/I/M/N/NC）的CVBS、S-Video视频解码
c） 2个模拟视频输入端口供使用选择
d） 可对芯片编程进行白峰（White peak）控制、自动增益控制、抗混叠滤波
e） 可编程视频输出格式：-8bit 4:2:2 ITU-R BT.656 YCbCr，AV码内嵌行、场同步信号 -8bit 4:2:2 ITU-R BT.601 YCbCr和行、场同步信号输出
f） 可编程HSYNC/VSYNC的输出位置、宽度及FID输出
g） 可进行亮度、对比度、饱和度(BCS)控制
h） 带有色度瞬态增强（CTI）、色度自动增益控制处理
i） 自适应2D-5线梳状滤波器和色度陷波器
j） 自动视频标准检测（NTSC/PAL）和切换
k） 专利设计结构，能对弱信号、有噪声或不稳信号进行行、场锁定处理
l） 采用14.31818MHz单一时钟频率晶体
m） 片内时钟产生，内含DDS、PLL 进行行锁系统时钟频率产生
n） 实时状态控制 (RTC) 输出
o） 带有I2C总线，400kbits/s数据率
p） 具有低功耗模式及上电复位操作
q） LQFP32或QFN32 封装
3.功能描述
1.模拟处理和A/D 转换

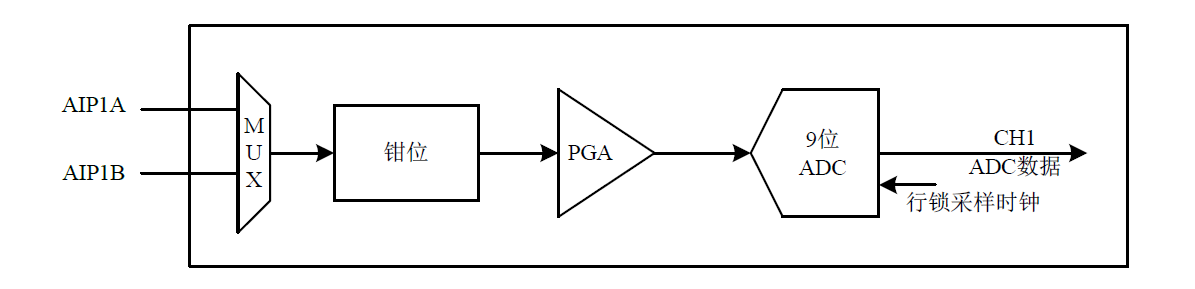

下图是模拟处理和ADC 的功能框图。这模块提供到所有视频输入的模拟接口。它有2 个输入端，源选择器，视频钳位，视频放大，A/D 转化和增益调整。
模拟处理的功能框图
2.数字视频处理
ADC 量化后的视频数据经数字视频处理转化成YCbCr 信号。
复合信号和S-video处理
