一、项目背景
在华东某大型电子制造工厂，贴片机、插件机、测试仪等关键工位原先由三菱FX5U-64MT/ES PLC通过（CCLINKIE）总线集中控制，网络简洁、运行稳定。2024年工厂导入一条"高倍速异形插件线"，共24台汇川SV660N-1R6G-4 EtherCAT伺服驱动器，需要与既有FX5U系统协同完成PCB上料、定位、插装、检测等动作。由于协议封闭，FX5U无法直接做EtherCAT主站；若全部更换PLC，停产周期至少两周，且软硬件费用高达百万元。最终，工厂选择引入捷米特JM-ECTM-CCLKIE协议转换网关，由网关充当"EtherCAT主站＋CCLINKIEFB从站"，在不停线的前提下完成两种网络的数据桥接。

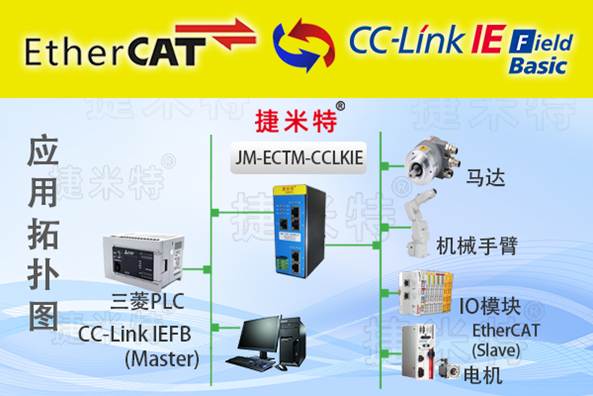

二、网络拓扑与设备清单
1.网络层级
上层：MES（西门子WinCC）
控制层：三菱FX5U-64MT/ES（CCLINKIEFB主站）
转换层：捷米特JM-ECTM-CCLKIE（CCLINKIEFB从站←→EtherCAT主站）
执行层：
24台汇川SV660N-1R6G-4伺服驱动器（EtherCAT从站，站号2~25）
2台基恩士LR-W500激光传感器（EtherCAT从站，站号26~27）
监控层：华为Atlas 500 AI边缘计算盒（通过TCP/IP抓取网关诊断数据）
2.关键硬件参数
JM-ECTM-CCLKIE：
CCLINKIEFB侧：占用4个逻辑站，最大输入/输出各128字，波特率1 Gbps
EtherCAT侧：支持DC-Synchronous，周期1 ms；PDO最大1486字节
供电：24 VDC/3.5 W；防护IP20；导轨安装
SV660N-1R6G-4：
额定电流1.6 A，支持CiA 402协议；位置模式由网关周期下发0x6064，状态字0x6041实时回传
三、实施步骤
1.硬件接线
使用CAT5e屏蔽网线将FX5U的CCLINKIEFB端口与网关PORT0相连
网关PORT1通过屏蔽网线依次连接27台EtherCAT从站，采用线型拓扑，末端加120 Ω终端电阻
24 VDC电源经断路器独立供给网关，防止伺服启动压降造成复位
2.网关配置
在捷米特专用配置软件"JetCfg"中导入最新ESI（EtherCAT Slave Information）文件，自动扫描到全部27个从站
设置DC同步模式为"Master Shift"，周期1 ms；PDO映射如下：
伺服控制字0x6040 →输出区Byte0-1
目标位置0x607A →输出区Byte4-7
状态字0x6041 →输入区Byte0-1
实际位置0x6064 →输入区Byte4-7
分配CCLINKIEFB占用站号1-4，对应输入/输出各128字；将EtherCAT输入数据映射至D1000-D1150，输出数据映射至D2000-D2150
3. PLC侧编程（GX Works3）
打开"网络参数→CC-Link IEF Basic"，添加从站"JM-ECTM-CCLKIE"，核对站号1-4
在程序中通过MOV指令把伺服指令值写入D2000-D2150；扫描周期4 ms，确保与EtherCAT 1 ms同步
读取D1000-D1150获取实际位置、报警码，用于示教与保护
新增专用诊断子程序：若网关状态字D1000.0＝0，则判定CCLINK掉线；若D1000.1＝0，则EtherCAT断线，立即停机并HMI弹窗
4.伺服调试
使用Inovance IS620ServoSoft，通过USB直连SV660N，先离线设定电子齿轮比（编码器分辨率/丝杆螺距），再切换至EtherCAT模式
依次测试单轴JOG、回零、定位；利用CiA 402回零方式17（原点＋Z脉冲），回零速度20 mm/s，爬行2 mm/s
24轴联动测试：FX5U发出"启动队列"信号，网关1 ms内完成24段目标位置刷新，轴间同步误差≤±30 µs，满足插件±0.05 mm精度要求
5.数据上云
网关内置HTTP POST客户端，每5 s将关键数据（生产节拍、伺服电流、报警履历）以JSON格式推送至华为Atlas 500
MES通过Atlas API获取OEE，整体延迟<200 ms，对比之前人工抄录缩短约4.8 s
四、现场成果
节拍提升：插件速度由120 pcs/min升至165 pcs/min，增幅37%
良率提高：由于EtherCAT实时补偿位置偏差，插件不良率由0.4%降至0.12%
维护友好：网关自带Web诊断页面，工程师通过手机即可查看网络拓扑、PDO曲线，故障定位时间由2 h缩短至15 min
五、项目经验总结
前期评估：务必核对从站ESI版本与网关固件兼容性，建议先做3~5轴小网络压力测试
接地与屏蔽：EtherCAT务必采用双层屏蔽电缆，单端接地，避免与380 V动力线平行
DC同步：若从站品牌混杂，优先选"Master Shift"模式，可降低同步抖动
数据映射：一次性不要映射过多无效PDO，防止网关内存碎片造成周期抖动
备份机制：网关配置完成立即导出*.jcfg备份文件，并保存至云盘，方便产线快速更换备机
（具体内容配置过程及其他相关咨询可联系杨工。）
