改性塑料是指在通用塑料和工程塑料的基础上，经过填充、共混、增强等方法加工改性，提高了阻燃性、强度、抗冲击性、韧性等方面的性能的塑料制品。
PA6及PA66（尼龙6和尼龙66）作为工程塑料中绝对重要的品种，具有很强的生命力，其次在于它改性后实现高性能化，其次是汽车、电器、电讯、电子、机械等产业自身对产品高性能的要求越来越强烈，相关产业飞速发展，促进了工程塑料高性能化的进程，使其扮演着越来越重要的角色。尼龙是结晶性高聚物。熔点明显，而且较高，PA6的熔点在215~225℃，PA66的熔点在250~270℃；所以，尼龙需要在较高温度下成型，熔融状态的尼龙热稳定性较差，易分解。因此必须严格控制工艺条件。改性塑料的稳定性从外观上，颜色差异性不大，可以通过差示扫描量热仪来辩别其中收否含有PA6及PA66，以及这两种材料的比例。
一、DSC测试工程塑料中的PA6及PA66
1、测试材料：尼龙 (PA) 材料
2、测量仪器：DZ-DSC300 差示扫描量热仪
3、测试原理：
差示扫描量热分析是在程序控温及一定流量气氛下，测量物质与参比物的热流差与温度或时间的一种技术。根据这热流差信号分析得到样品表征性的温度和量热特征参数。每当材料的物理状态发生变化，例如熔融、从某一种结晶形式转变为另一种结晶形式等，或者发生化学反应, 它总是要吸收热或放出热，这些变化过程往往只需要改变材料的温度就能发生。DSC在程序控制温度下，测量输给样品和参比物之间的热量差与温度关系。
二、实验参数的设置以及选型
1、仪器的选型
本次测试仪器选择的是南京大展仪器的高精度的DSC300系列款，其优势在于灵敏度可达到0.001℃，能够准确而清晰的测试出样品不同组份含量的差异性，同时可多段温度设置，实现升温、恒温和降温，PID智能控温，双向操作，更加方便快捷。
2、测试参数要求
2.1测试参数设置
温度：300℃
速率：10℃/min
气氛：N2,50ml/min
2.2测试的样品有三组，其中有的是PA6有的是PA6及PA66混料，有的是添加了其它辅料；通过DZ-DSC300差示扫描量热仪测试产品的差异性，从而把控产品的质量。

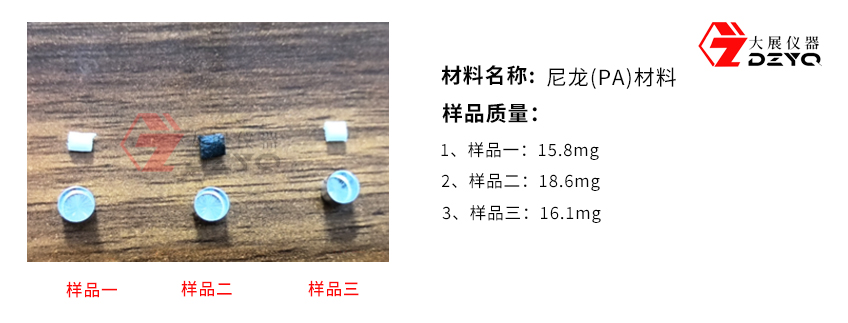

2.3每个样品测试前都要称重，称好重之后，放入测试坩埚中。

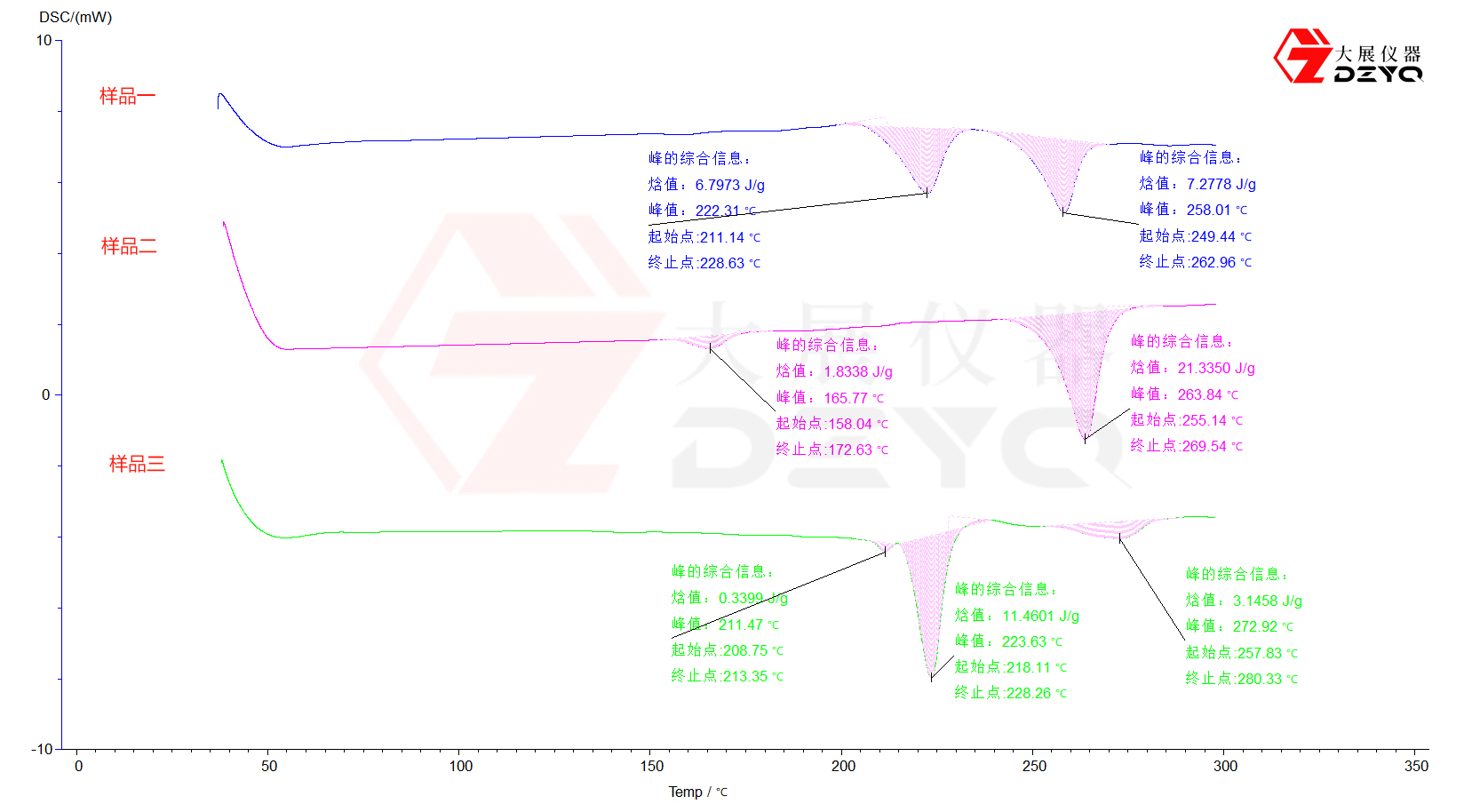

2.4 测试图谱分析
样品一图谱中，看到两个吸热峰，分别为PA6及PA66;PA66的含量略高于PA6；
样品二图谱中，158℃附近有一个吸热峰，属于材料中混入了别的塑料；另一个峰是PA66的峰；PA66含量比较高；
样品三图谱中，出现三个峰210℃附近有两个峰，可能是部分回料与PA6新料稳定性有些差异；第三个峰是PA66的峰；
以上数据是DZ-DSC300高精度的差示扫描量热仪测试；若精度低，微小的变化峰，可能无法捕捉到。
审核编辑 黄宇
