水下成像技术主要基于声波传播原理。声波能够在水中传播，技术通过发射声波脉冲并接收其反射信号形成水下景象的成像。具体步骤如下：
发射声波脉冲：功率放大器将电信号转化为声波信号并向水中发射。
声波传播与目标反射：声波在水中传播，遇到不同介质、结构或物体时部分声能被反射。
接收反射信号：功率放大器的接收器接收反射声波信号并转化为电信号。
信号处理与成像：对接收到的电信号进行处理，提取信息并生成图像。

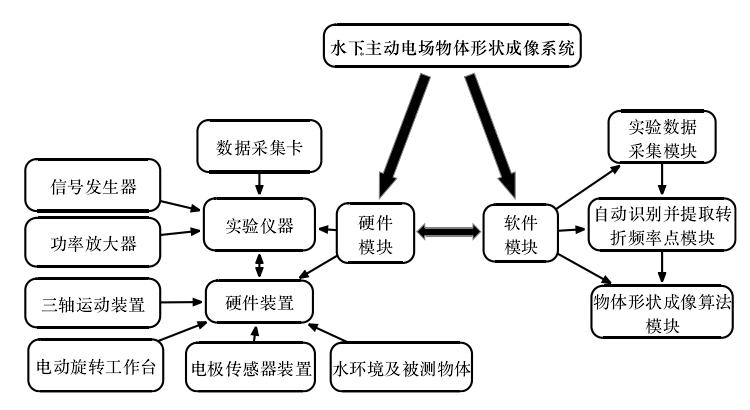

图：功率放大器在水下主动电场物体形状成像系统的应用
一、功率放大器在水下成像中的关键作用
信号放大与激励：水下成像需要较强声波信号，功率放大器将信号发生器产生的激励信号放大，驱动换能器或电极传感器发射声波或电场信号。如在水下主动电场物体形状成像实验中，信号发生器产生的激励信号经功率放大器放大后，通过发射电极在水环境中建立探测电场。
提高信噪比：水下成像中检测到的信号微弱且易受干扰，功率放大器放大检测信号并滤波降噪，提升信噪比，使目标物体特征更清晰。
精确控制激励信号：功率放大器可精确调节输出信号的幅值、频率和相位，实现对水下成像过程的精确控制，优化成像质量。在水下声学实验中，研究人员利用功率放大器精确控制声波信号的强度和频率，研究声波在水中的传播特性。
图：ATA-L20水声功率放大器
二、功率放大器在水下成像中的应用案例
水下主动电场物体形状成像
实验设备：信号发生器、数据采集卡、电极传感装置、功率放大器、电脑等。
实验过程：信号发生器产生的激励信号经功率放大器放大后，通过发射电极在水槽中建立主动电场。接收电极接收被干扰的电场信号，协同运动的旋转平台和三轴运动装置完成对被测物不同方向的扫频实验。
实验结果：激励电压幅值增大时，水下主动电场覆盖面变广，接收到的信号幅值明显增大，特征值也随之增大。
水下超声成像
实验设备：信号发生器、功率放大器、压电陶瓷超声换能器、数据采集卡、计算机等。
实验过程：信号发生器产生的电信号经功率放大器放大后驱动压电陶瓷超声换能器，换能器将电信号转换为超声波信号并发射出去。接收换能器接收反射回来的超声波信号并转换为电信号，数据采集卡采集信号后传输至计算机进行处理和成像。
实验结果：通过调整功率放大器输出信号的幅值和频率，可以优化超声成像的效果，提高图像的分辨率和对比度。

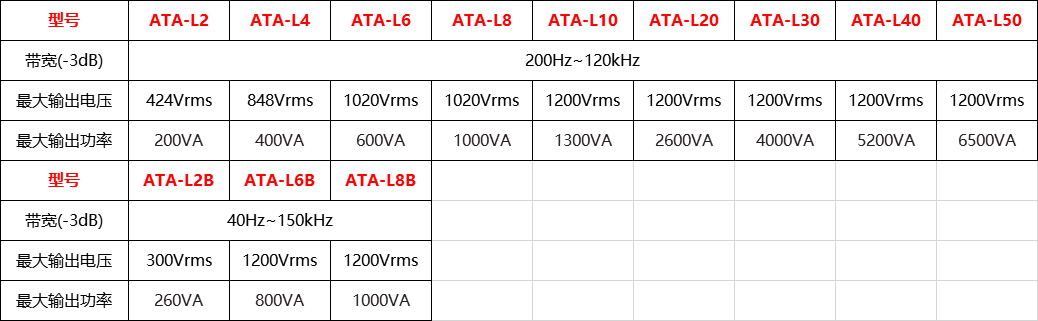

图：ATA-L系列水声功率放大器指标参数
功率放大器在水下成像实验中发挥着至关重要的作用，它不仅能够放大激励信号和微弱的检测信号，提高信噪比，还能精确控制激励信号的参数，优化成像质量。随着水下成像技术的不断发展，功率放大器的应用将更加广泛，为水下资源勘探、海底地质调查、船只安全以及水下考古与文化遗产保护等领域提供更强大的技术支持。
