“图纸模板规范了图纸的尺寸大小，同时可以在标题栏显示与图纸相关的信息，如产品名称、版本、日期等。从标准化的角度考虑，公司通常会定义A0~A4的图纸模板，用于不同的设计场合。KiCad提供了一种非常灵活的管理方式，只需要一个图纸模板就可以搞定不同尺寸的场景。”
图纸模板的组成 图纸模板是由以下基本对象组成的：
直线
矩形
文本（包括普通字符串以及文本变量，或者系统自带的特殊字符串）
多边形
图片（比如公司Logo）
把这些对象组合起来，就构成了模板的基本要素：

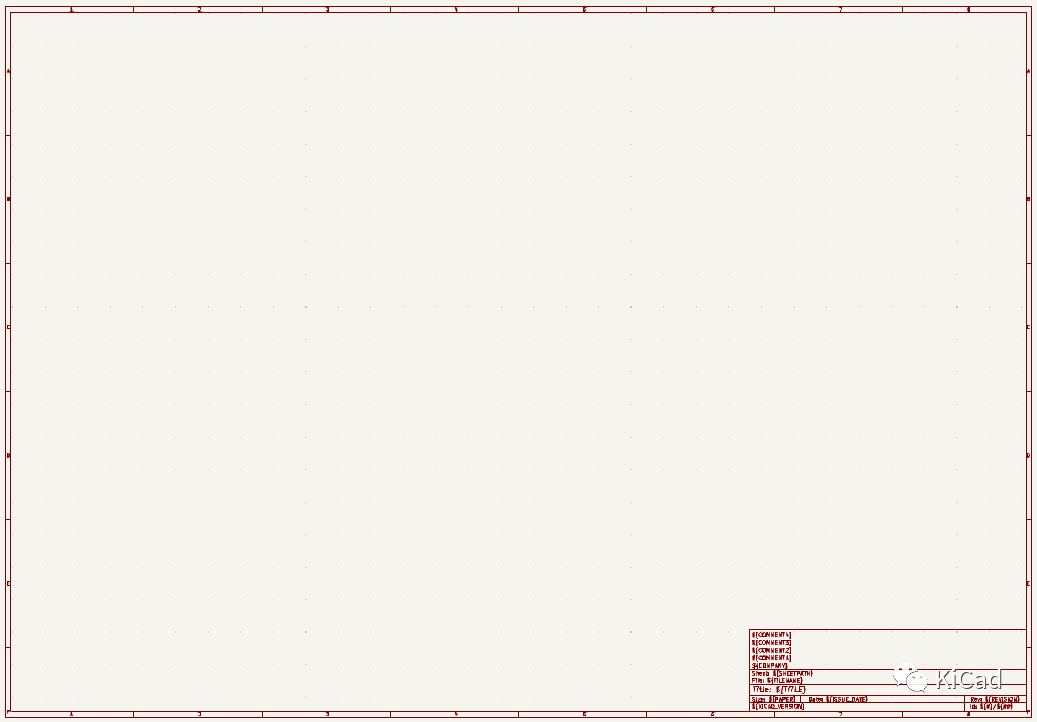

右下角的标题栏，通常用于显示产品的名称、型号、版本以及一些必要的信息。标题栏的文本，通常可以使用“文本变量”，包括系统自带的变量，比如日期。
由文本、矩形、直线组成的边框。边框的要素是可以自定义并扩展的：
公司Logo，KiCad支持直接摆放位图：
一个模板搞定所有尺寸？
那么如何使用一个图纸模板就搞定A0~A4所有的模板呢？
如果把这个问题拆解一下就是：
右下角的标题栏能否随着图纸尺寸调整而变换？
边框是否可以随着图纸尺寸变化自动扩展？
幸运的是，KiCad完全支持这两种特性。 坐标的选择与定义 在KiCad的图纸编辑器中，所有对象的参考坐标原点是可以选择的，而不是像其它EDA软件那样，总是固定在一个位置：

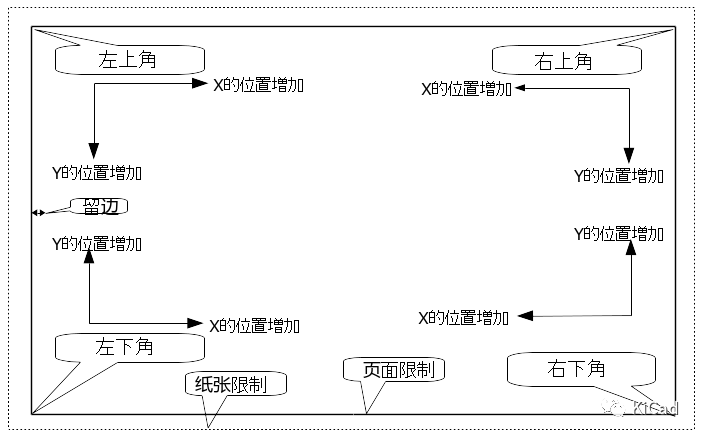

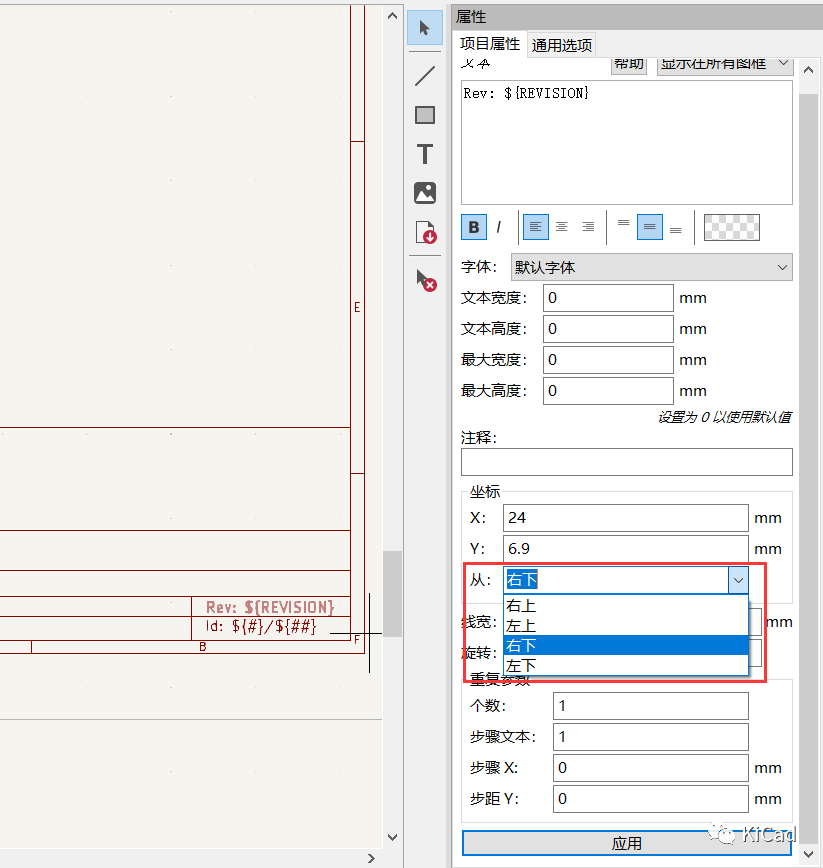

以一个文本为例，您可以在文本的属性中选择参考原点的位置：左上、左下、右上或右下。

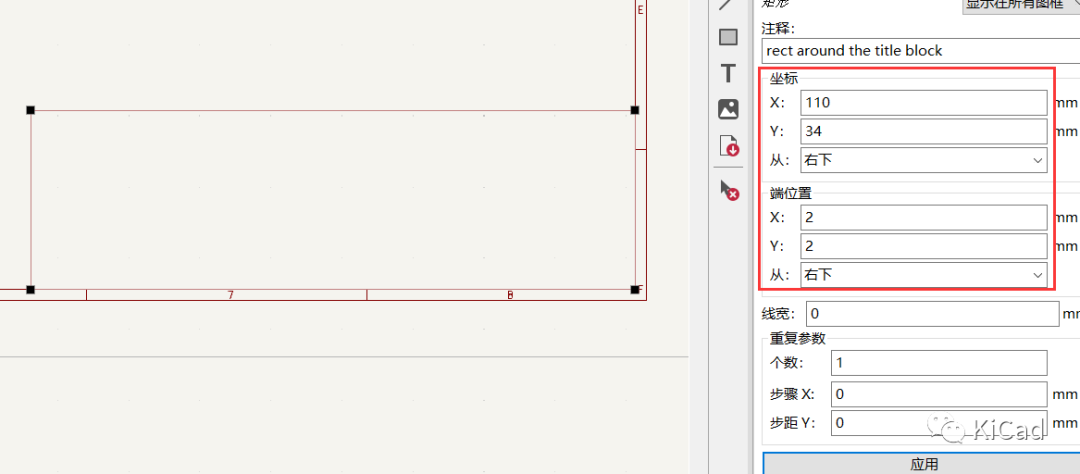

对于直线、矩形或其他对象也同样如此。当更改页面大小时，对象相对于其参考坐标原点的位置不会更改。也就是说，如果把组成标题栏所有对象的参考坐标原点设为“右下”，那无论是A0，还是A4，标题栏的相对与右下原点的位置始终不会变化。 以下图中的矩形为例，只要将参考原点设为右下，然后设定相对的起始坐标和终点坐标，矩形始终会出现在相对于右下角的固定位置：

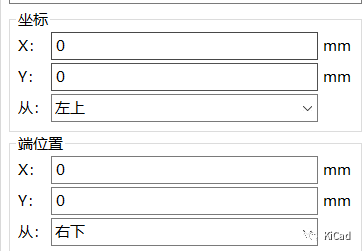

同理，对于作为外框的矩形，可以把起始坐标的参考原点设为左上，终点坐标的参考原点设为右下，这样矩形就会跟着图纸变化自动调整了：
第一个问题搞定，现在来看第二个边框扩展的问题。
对象的重复
KiCad的图纸编辑器还有一个非常有用的特性：对象重复。这对创建边框的网格和标签都非常有用。

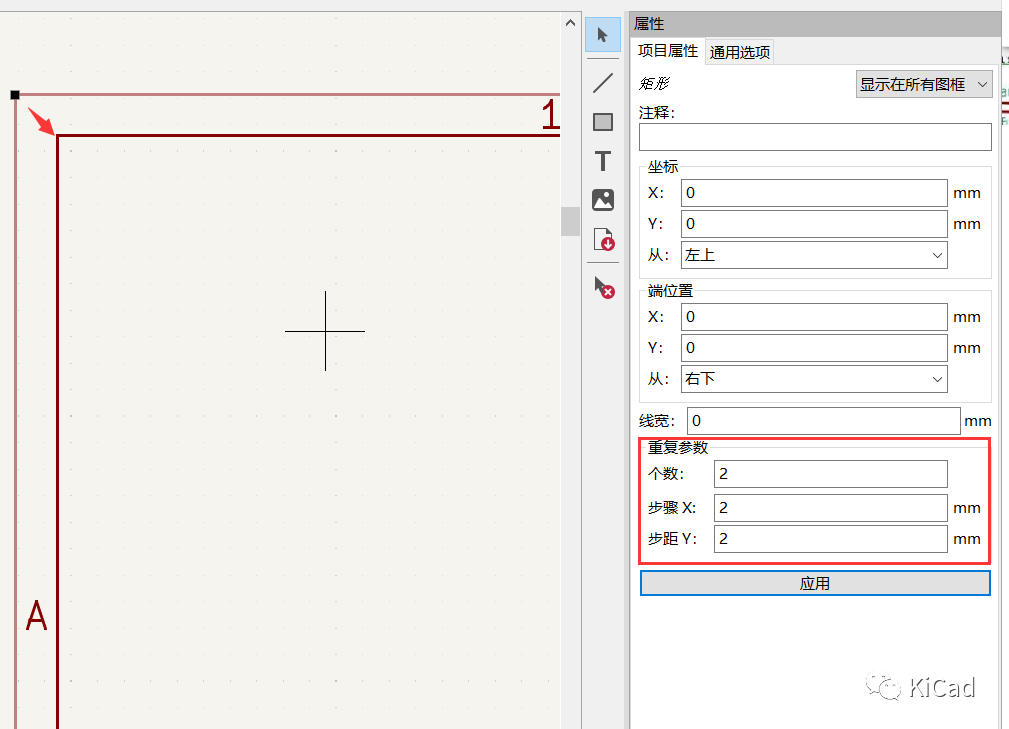

先以外框为例，绘制为最外侧的矩形后，可以在属性的 “重复参数” 中做以下设定（这里软件翻译做得不好）：
重复次数：2
X步进值：2 mm
Y步进值：2 mm
这样就可以得到另一个内缩 2mm 的矩形，如下图所示。

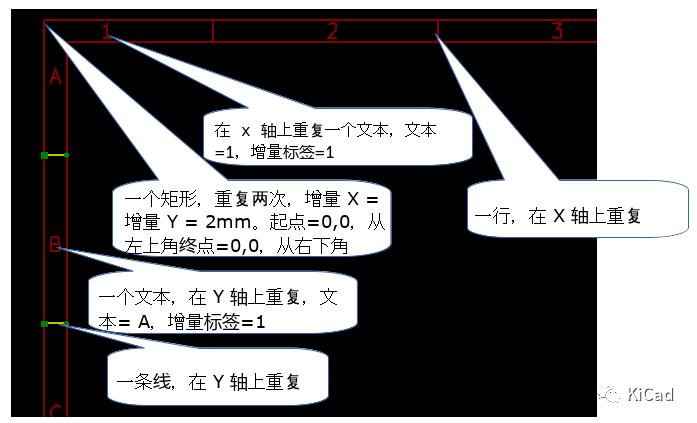

再看文本，我们可以先在指定的位置摆放文本 “1”，然后编辑其属性：

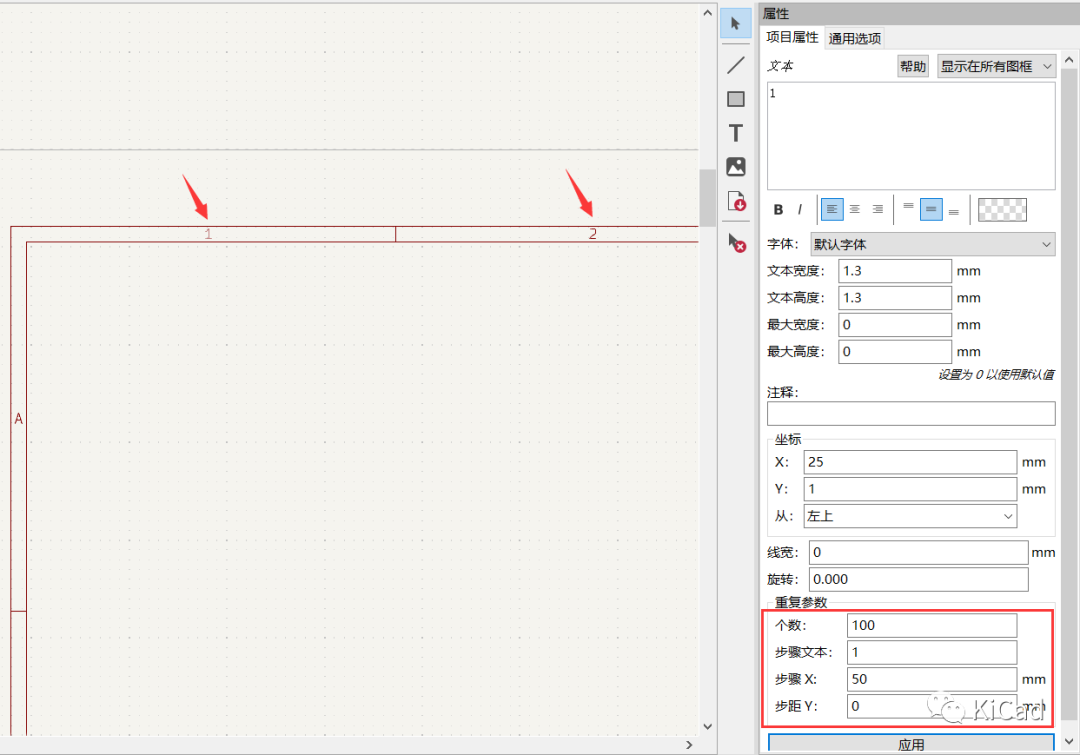

重复次数：100 （超出边框的文本不会显示，因此可以设大一点，以便图纸尺寸变化时自动扩展）
文本增加：1 （每次重复会+1，这里如果设成2则每次加2）
X步进值：50 mm
Y步进值：0mm
完成设置并应用后，水平方向的文本会根据参数自动重复并扩展。当图纸尺寸发生变化时，即实现了动态的边框变化。

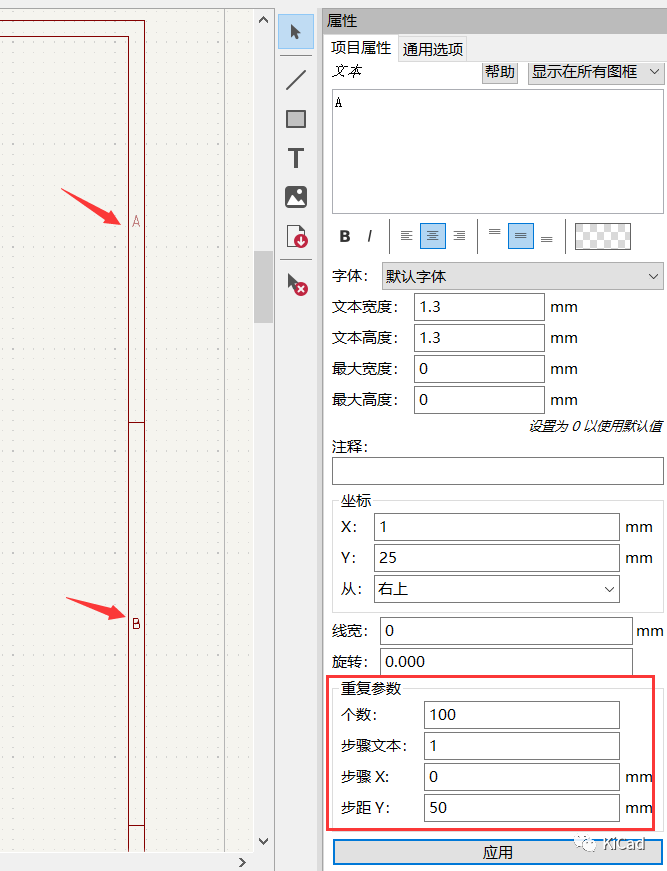

同理，可以在垂直方向先摆放一个字符 “A”，也可以得到同样的效果：
这里必须要注意的是，在设置 “重复参数” 之前，首先要确认对象的参考坐标原点是否设置正确。比如左侧及上方的文本对象应设为 “左上”，下侧的文本应设为 “左下”，右侧的文本应设为 “右上”。这样在图纸尺寸变化上才能正确扩展。 同样的，对于矩形和直线对象，要分别正确设置起点和终点坐标的相对原点，这样才能保证扩展的一致性。 原理图和PCB也可以使用同一个模板吗？ 答案是肯定的！KiCad的原理图和PCB都可以使用同一个图纸模板(*.kicad_wks)。
也就是说，在KiCad中，只需要维护一个图纸模板，就可以应用于所有尺寸的原理图及PCB！这比其他的EDA工具好用太多了！
在很多大型的企业（比如国企、军工），不仅原理图、PCB需要A0到A4的标准模板，还存在一些特殊的加长模板，动不动就几十个模板，维护工作量巨大！而使用KiCad，这些都不是问题。你要做的，就是维护一个模板，然后在使用时调整图纸的尺寸即可。 如何使用图纸模板？

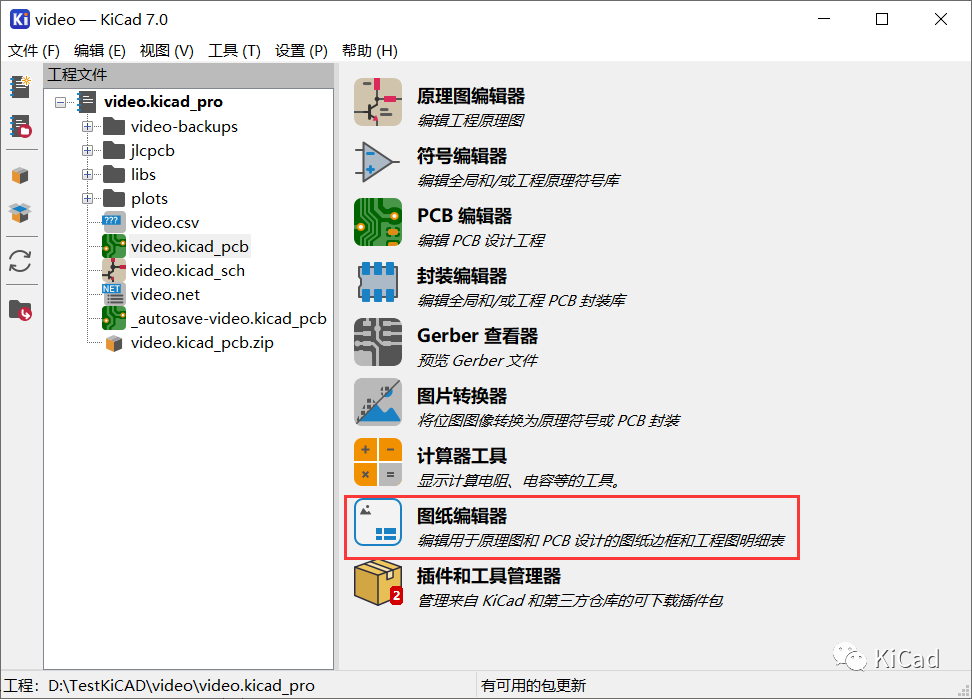

首先需要使用图纸编辑器，创建您自己的图纸模板（建议可以直接在KiCad提供的模板基础上进行修改）。
编辑完成后，将图纸模板保存到您指定的路径。记得图纸模板的后缀为：*.kicad_wks

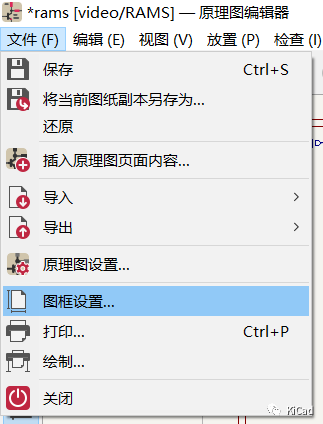

在原理图编辑器或PCB编辑器中，点击 “文件 -> 图框设置”，打开图框设置截面：

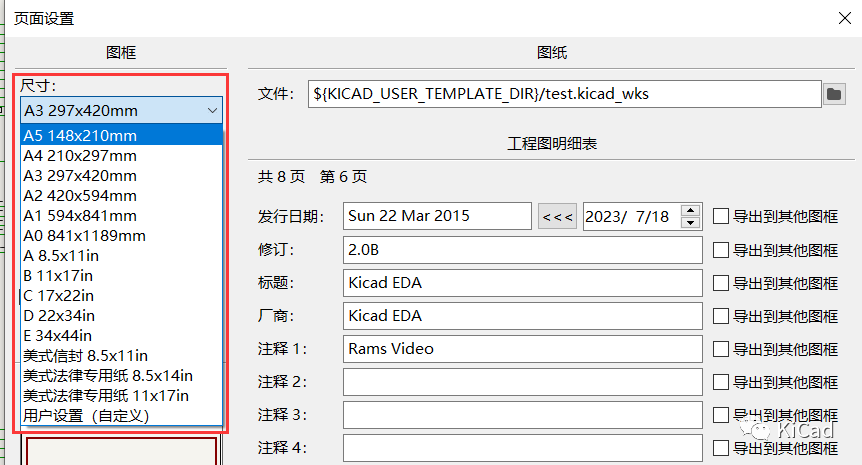

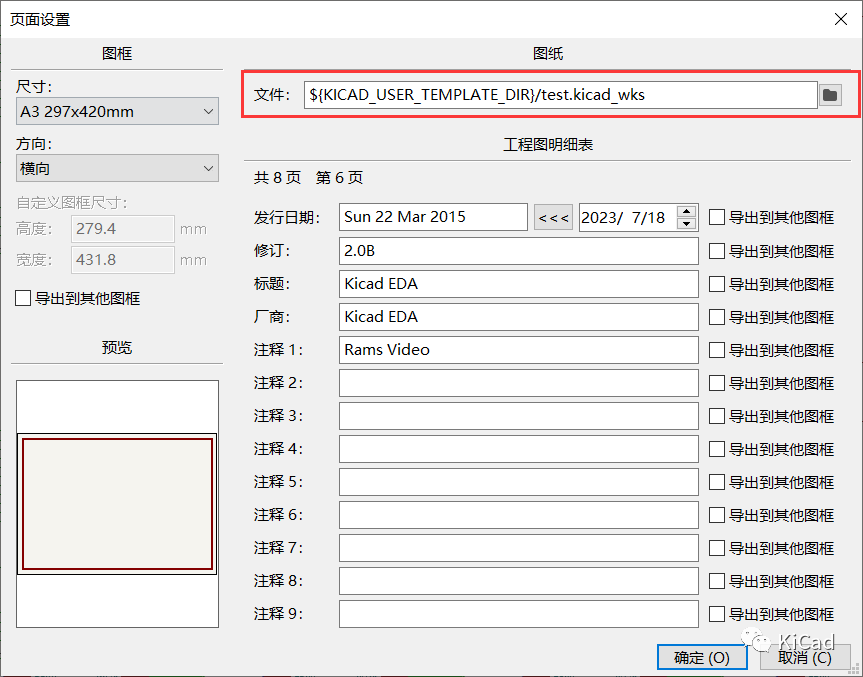

在对话框中浏览并选中您的图纸模板即可：
如果需要调整图纸的尺寸，无需重新选择模板，只需要直接修改尺寸即可：
对于特殊尺寸的图纸，使用 “用户设置(自定义)” 即可。

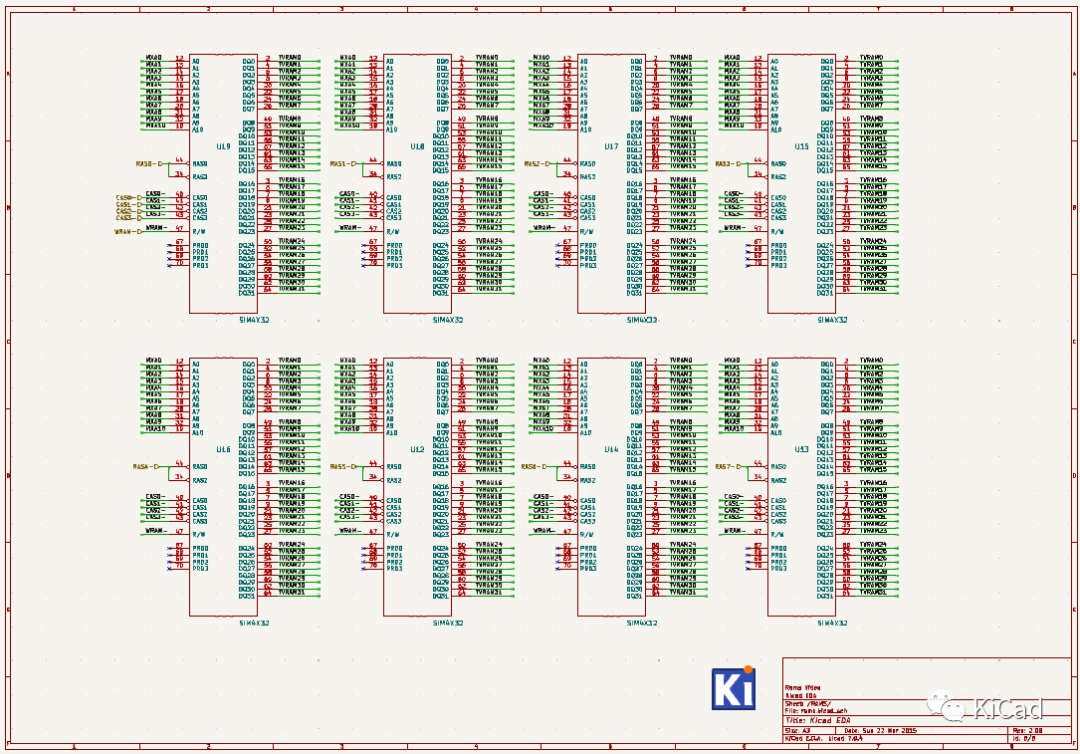

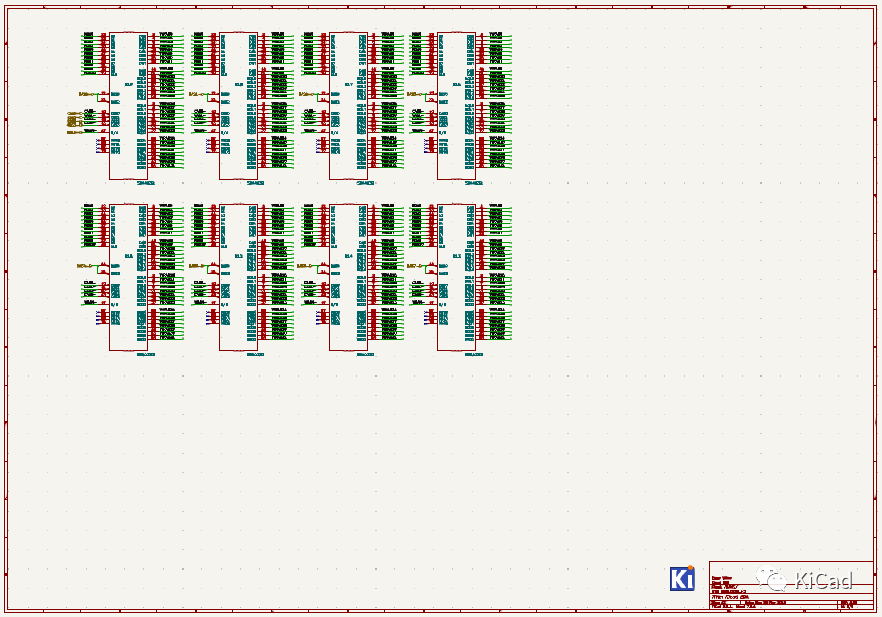

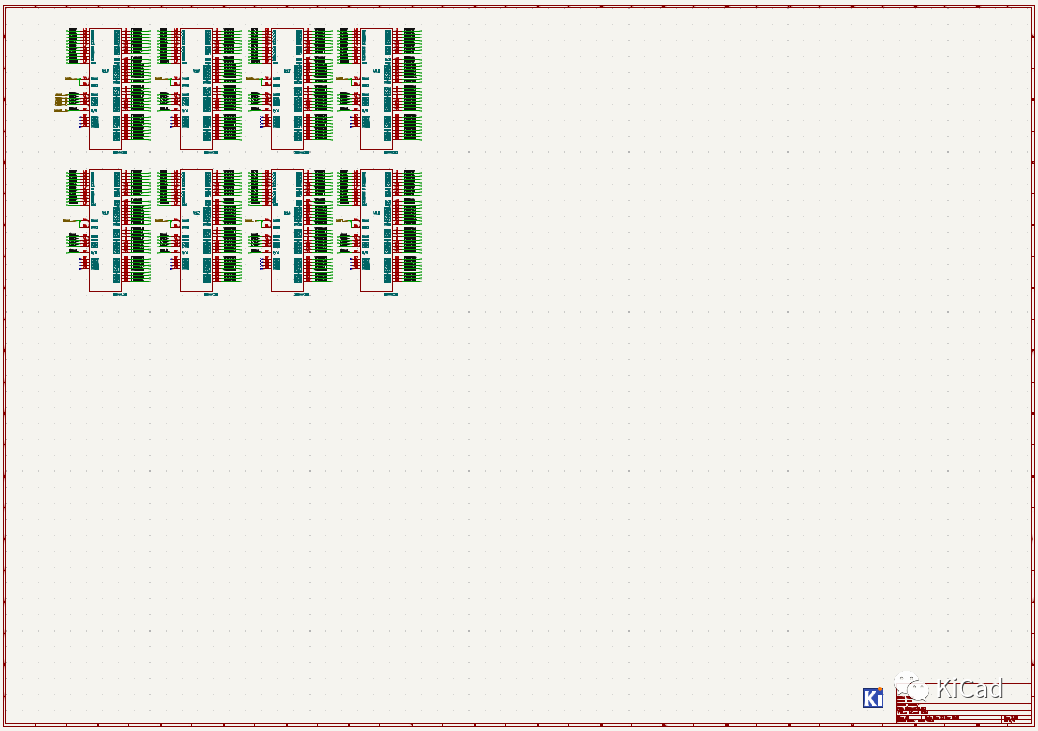

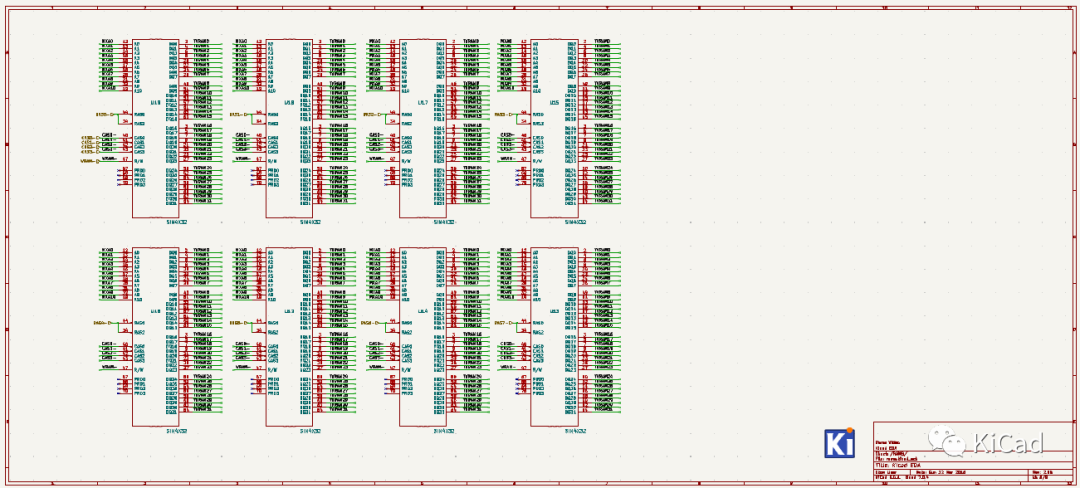

以下是同一张图纸尺寸分别为A3、A2、A1以及特殊加长尺寸的一个对比。
完全符合我们的预期，标题栏位置准确，边框也自动进行了扩展。
结束语
本文介绍了如何使用KiCad的图纸编辑器，只使用一个图纸模板就搞定原理图、PCB所有图框的方式。 除此之外，KiCad的图纸编辑器还有许多其他“语法糖”，比如首页和续页可以不同，文本变量的使用等。我们会在后面的文章中进行介绍。
