案例概况
客户：海信日立
应用产品：宏集MSR165&175冲击振动记录仪
应用场景：中央空调设备长途运输环境监测
01
合作背景
Background
青岛海信日立空调系统有限公司是一家集中央空调系统设计、制造与服务于一体的领先企业。公司长期深耕变频多联机领域，凭借强大的研发实力与卓越的制造品质，持续引领行业技术发展。

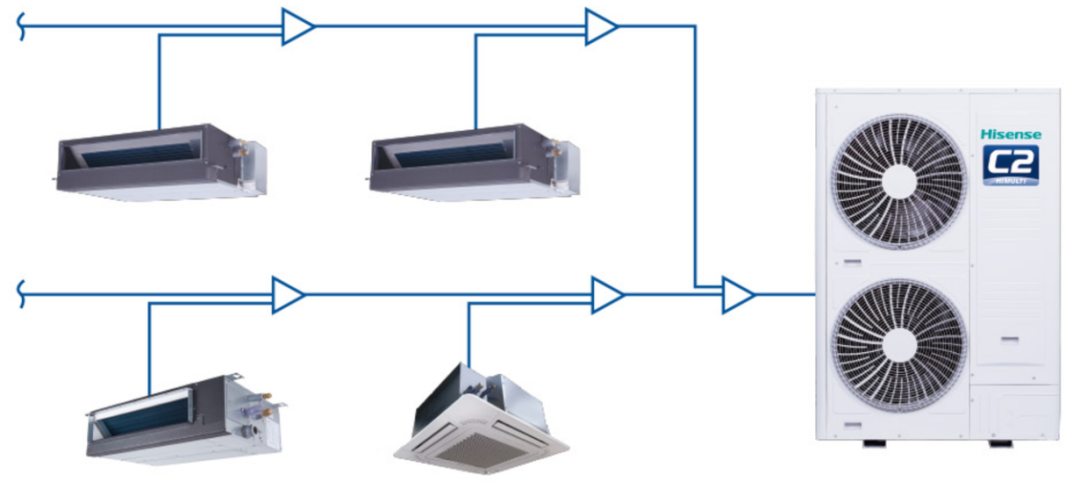

海信日立的中央空调系统
在中央空调行业，运输和存储过程中产生的振动、冲击、温湿度变化，往往会对设备质量带来潜在影响。
02
挑战: 如何量化设备运输与存储风险
Challenges
中央空调产品体积大、结构复杂，在仓储与运输过程中容易受到振动、冲击及环境变化的影响。若这些潜在问题无法被及时发现，可能导致外机铜管或钣金件断裂，从而引发退换货与售后风险。
中央空调外机示意图
据海信日立介绍，单台外机退换成本可高达数万元，若问题集中暴露，不仅带来巨大的经济损失，更会影响品牌形象与市场口碑。
为进一步减少由于运输问题造成的意外损失，技术人员决定依据国家标准GB/T4857.23《包装运输包装件随机振动试验方法》设计机组的出海运输包装。该标准用于评估包装在随机振动下的结构强度、封合可靠性及保护性能。如何监测运输过程中机组实际受到的振动强度，并判断是否超出标准要求，成为关键问题。

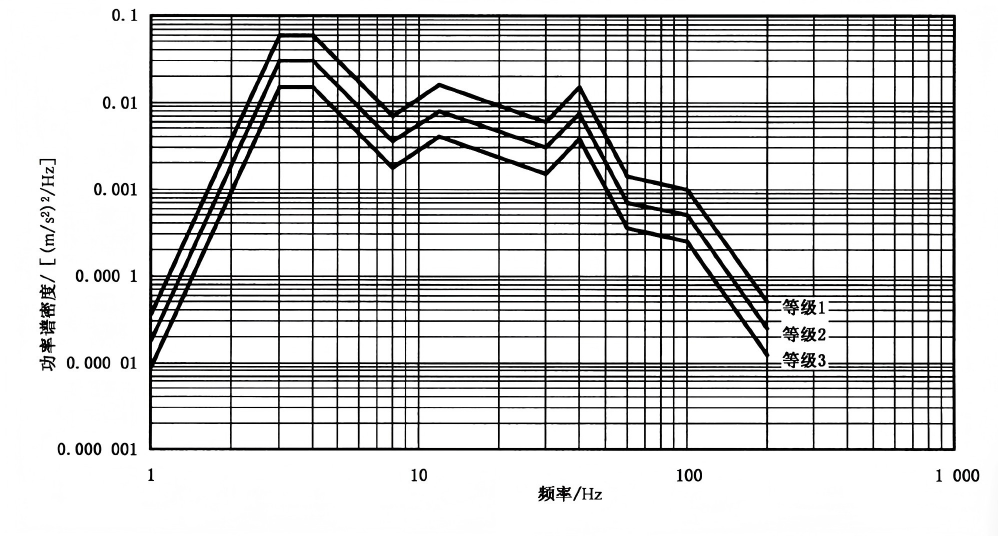

GB/T4857.23标准中公路运输不同严酷水平下的频谱功率密度曲线
“
产品在市场运输过程中肯定会经历颠簸、振动的情况，但实际运输过程到底有多严酷，却无具体数据进行量化。
”
——李工，海信日立硬件工程师
03
解决方案: 使用宏集MSR采集全程数据
Solutions
为科学评估并复现运输过程中的应力情况，海信日立选择使用宏集MSR165微型冲击与振动记录仪。该设备具备体积小巧、防水耐用、采样频率高、能耗低、续航长达6个月等优势，非常适合用于长周期运输测试。
在实际应用中，工程师将MSR165记录仪固定在中央空调外机底部钣金位置，全程采集运输过程中的加速度、温度、湿度等数据。
MSR165振动记录仪安装在机组货物上
通过设置1.5g的采样触发阈值及400Hz的采样频率，设备可捕捉到完整的振动与冲击信息。采集完成后，工程师利用配套MSR软件进行数据分析，生成PSD（功率谱密度）曲线，并与国家标准PSD曲线对比，用于：
复现运输过程和产品破损问题（如铜管断裂、钣金损伤等）；
验证新品设计合理性；
优化包装与结构设计；
建立运输环境标准模型。
此外，宏集MSR振动记录仪还可同步采集温湿度数据，帮助团队优化仓储与运输的环境要求。
04
成果: 降低风险,优化设计,节省成本
Effects
借助宏集MSR165振动记录仪的高精度监测与可视化数据分析，海信日立得以在新品阶段提前发现设计隐患，并对结构与包装方案进行有针对性的优化。该举措显著提升了产品可靠性与运输安全性，每年可为企业节省约200万元的市场不良损失。
同时，通过科学的数据支撑，产品开发流程更加高效，质量控制体系更加完善，也进一步增强了客户对品牌的信任度。
“
MSR165与市场上其他数据记录器相比，具有更高的采样频率、更准确的数据，可满足长周期采集的需求。通过精准的数据、完善的数据处理软件，可得出非常专业且准确的PSD频谱。
”
——李工，海信日立硬件测试工程师
05
选择宏集MSR的理由
Reasons to Choose MSR
海信日立最初通过宏集分享的振动冲击案例了解到该产品。在对比测试中，团队发现国产同类设备体积较大、存储容量小、数据精度不足，无法满足长期运输监测的需求。而宏集MSR165振动记录仪以其瑞士制造的高精度、高可靠性、小体积与出色续航性能，最终赢得了海信日立测试团队的认可。
01
体积小巧紧凑，多参数记录
MSR165微型冲击与振动记录仪体积仅39×23×72毫米、重量约64克，能在紧凑空间内实现高达1600次/秒的加速度采样率，分辨率达13位。设备内置高分辨率三轴加速度传感器，同时集成多传感器功能，不仅能精确记录冲击与振动，还可同步监测温度、湿度、压力和光照强度等环境参数。其内置存储器可保存超过200万条测量数据，足以支持一万次以上的冲击测量，为长周期、高精度的数据采集提供可靠保障。
02
高精度原始加速度采集
普通冲击记录仪往往只能在超阈值时刻记录短暂的加速度曲线，采样点有限，难以将时域数据转化为频域数据，从而无法进行功率谱分析。而MSR165振动记录仪以高频采样率（最高1600Hz）连续采集加速度数据，完整保留运输或测试全过程的原始时域信号。

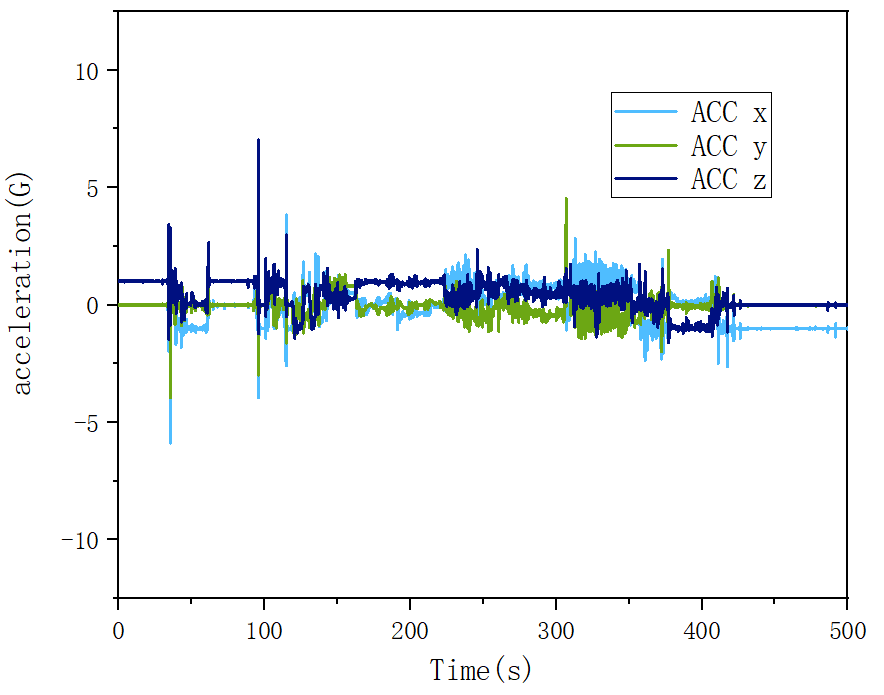

宏集MSR165振动记录仪测量加速度时域示意图
03
高阶频谱计算
宏集MSR165振动记录仪不仅能记录振动的原始时域数据，还可通过傅里叶变换等算法生成振动的相位、振幅、功率与功率谱密度（PSD）等频域曲线。
通过与国家标准功率谱要求进行对比，用户可以定量评估包装设计的合理性与运输安全性，从经验判断升级为数据驱动的科学决策。这让MSR165成为实验室与实际运输测试之间的桥梁。

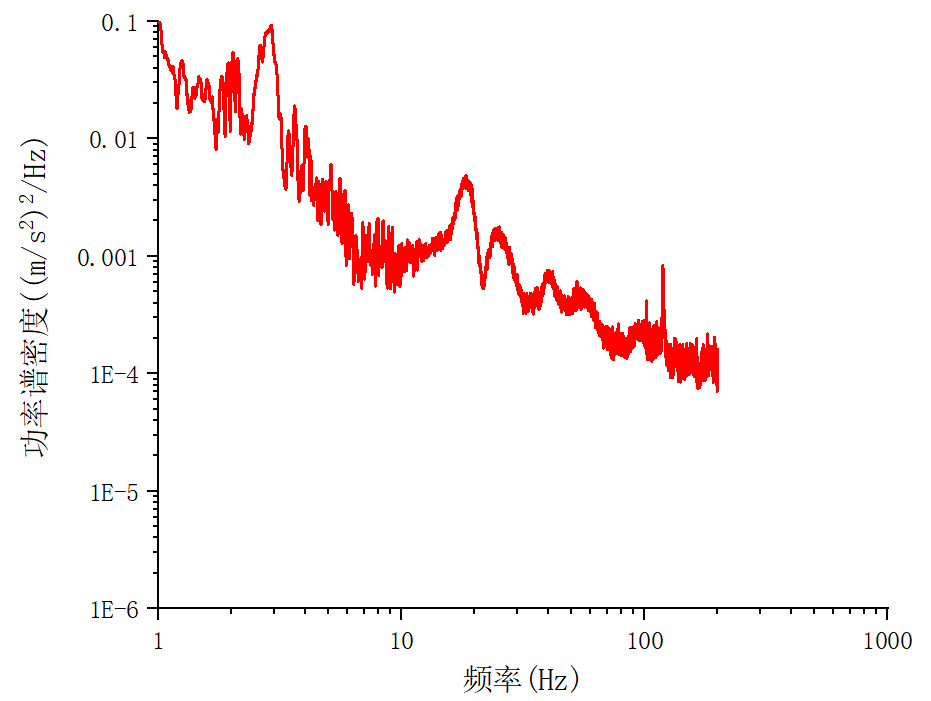

宏集MSR165振动记录仪所测得的功率谱密度曲线
04
智能化数据分析软件支持
面对高频采样带来的海量数据，MSR系列同样在软件层面提供了优化方案。例如，MSR175采用“超阈值事件记录”模式，仅记录超出安全范围的关键数据，避免冗余信息，大幅提高数据处理效率。同时配套一键式数据分析软件，用户可快速生成报告与可视化曲线，节省后期处理时间，实现从采集到分析的高效闭环。

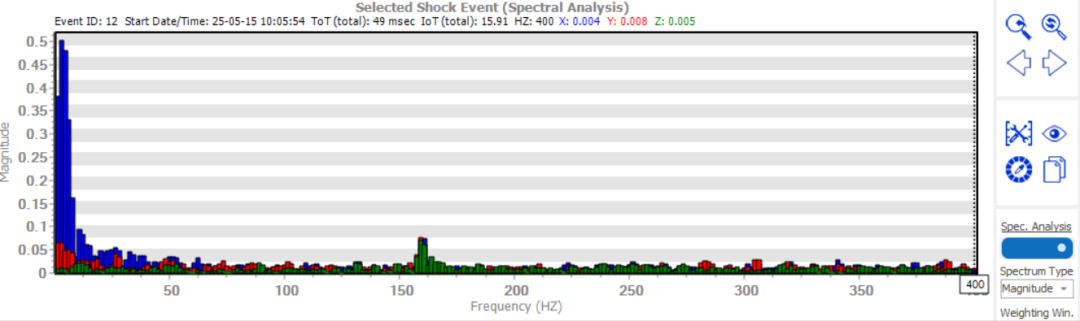

宏集MSR175冲击记录仪的快速数据分析界面
案例总结
作为业内变频多联空调系统的领航者，青岛海信日立始终坚持以技术创新保障产品可靠性。通过引入宏集MSR165冲击微型振动记录仪，海信日立成功构建了一套科学的数据监测体系，实现了对设备运输环境的精准量化与产品设计的持续优化。
宏集MSR冲击振动记录仪可为物流运输、轨道交通、电力能源、工业自动化等领域提供高精度、可靠的冲击振动监测解决方案，并已广泛应用于全球多项基础设施项目，助力客户实现从数据感知到深度洞察的跨越发展。
